Gehäuse P
LEP 208 2F

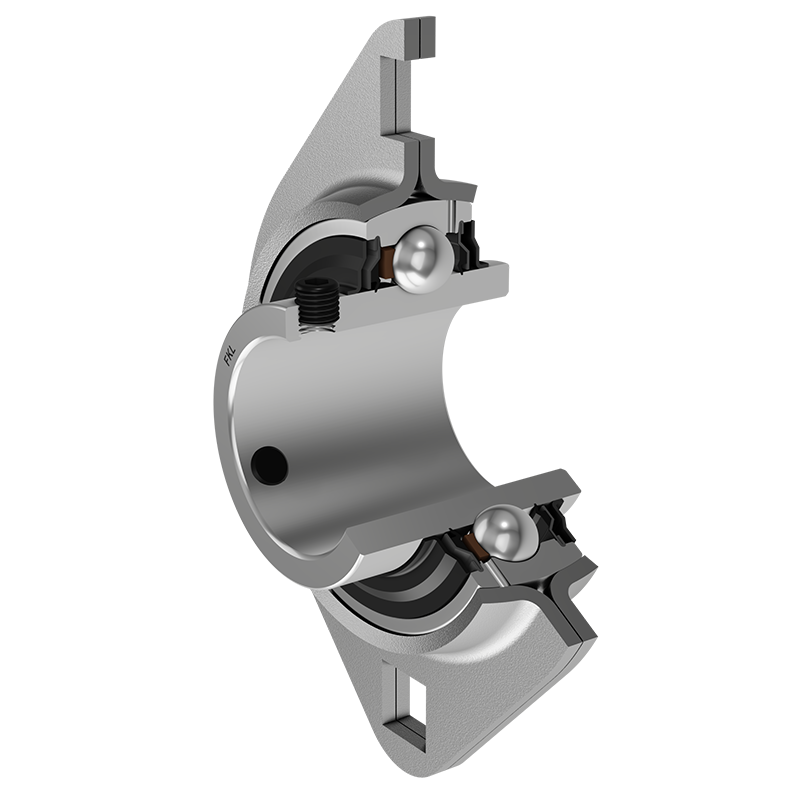

Y-Lagereinheiten mit Flansch und ovalem Stahlblechgehäuse „P“
Applikation:
![](img/3D_ceo/LEP-208-2F.png)
![](img/3D/LEP-206-2F.png)

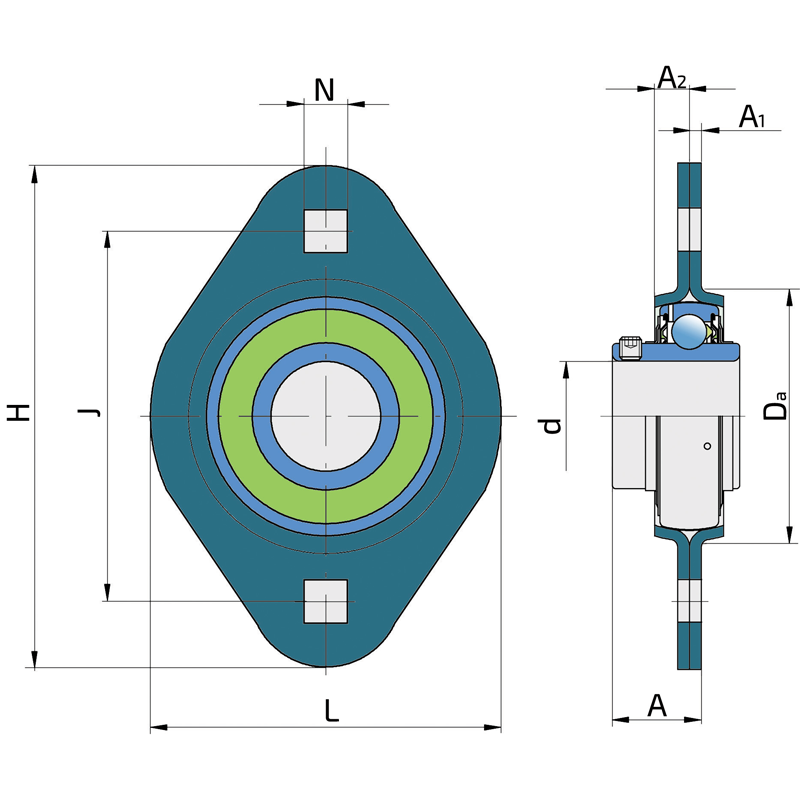

d | Bohrungsdurchmesser | 40 | mm |
Da | Zentrierdurchmesser | 91 | mm |
L | Gesamtbreite | 100 | mm |
A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 33.7 | mm |
A1 | Dicke des Gehäuseflansches | 3.5 | mm |
A2 | Höhe des Gehäuses | 11 | mm |
H | Gehäusehöhe | 148 | mm |
J | Abstand zwischen den Löchern | 119 | mm |
N | Quadratisches Lochmaß | 13.5 | mm |
Fr | Radiale Belastung | 7.5 | kN |
Fa | Axiale Belastung | 3.7 | kN |
kg | Gewicht | 0.94 | kg |
Cdyn | Dynamische Tragzahl | 30.7 | kN |
Co | Statische Tragzahl | 19 | kN |
Pu | Dauerbelastungsgrenze | 0.8 | kN |
![](img/Drawings/LEP-208-2F.png)
