Gehäuse P
LYP 207 2F
Y-Lagereinheiten mit Flansch und ovalem Stahlblechgehäuse „P“
Applikation:
![](img/3D_ceo/LYP-207-2F.png)
![](img/3D/LYP-205-2F.png)

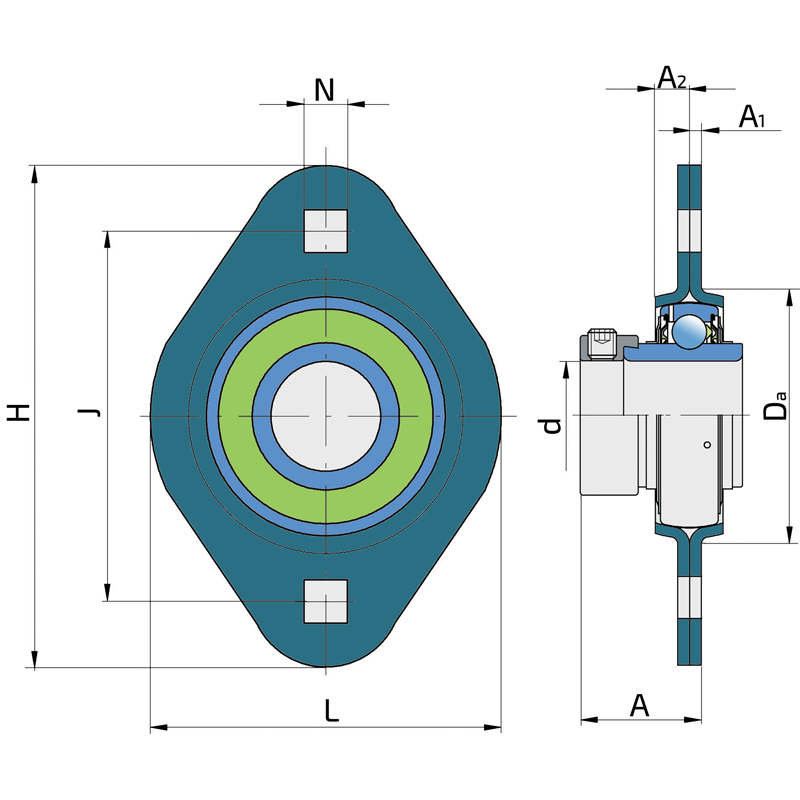

d | Bohrungsdurchmesser | 35 | mm |
Da | Zentrierdurchmesser | 81 | mm |
L | Gesamtbreite | 94 | mm |
A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 34.8 | mm |
A1 | Dicke des Gehäuseflansches | 2.5 | mm |
A2 | Höhe des Gehäuses | 10.5 | mm |
H | Gehäusehöhe | 122 | mm |
J | Abstand zwischen den Löchern | 100 | mm |
N | Quadratisches Lochmaß | 10.5 | mm |
Fr | Radiale Belastung | 6.5 | kN |
Fa | Axiale Belastung | 3.2 | kN |
kg | Gewicht | 0.8 | kg |
Cdyn | Dynamische Tragzahl | 25.5 | kN |
Co | Statische Tragzahl | 15.3 | kN |
Pu | Dauerbelastungsgrenze | 0.655 | kN |
![](img/Drawings/LYP-207-2F.png)
