Gehäuse P
LYP 205 2F
Y-Lagereinheiten mit Flansch und ovalem Stahlblechgehäuse „P“
Applikation:
![](img/3D_ceo/LYP-205-2F.png)
![](img/3D/LYP-205-2F.png)

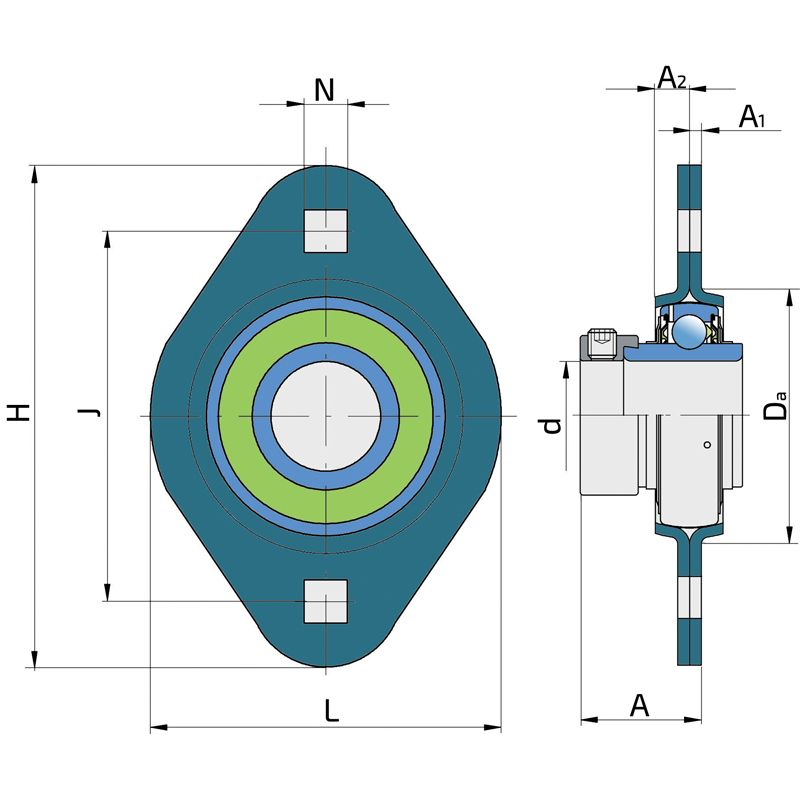

d | Bohrungsdurchmesser | 25 | mm |
Da | Zentrierdurchmesser | 60 | mm |
L | Gesamtbreite | 71 | mm |
A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 28.9 | mm |
A1 | Dicke des Gehäuseflansches | 2 | mm |
A2 | Höhe des Gehäuses | 9 | mm |
H | Gehäusehöhe | 95 | mm |
J | Abstand zwischen den Löchern | 76 | mm |
N | Quadratisches Lochmaß | 8.7 | mm |
Fr | Radiale Belastung | 3.6 | kN |
Fa | Axiale Belastung | 1.8 | kN |
kg | Gewicht | 0.34 | kg |
Cdyn | Dynamische Tragzahl | 14 | kN |
Co | Statische Tragzahl | 7.8 | kN |
Pu | Dauerbelastungsgrenze | 0.335 | kN |
![](img/Drawings/LYP-205-2F.png)
