Gehäuse D
UYD 207 2S

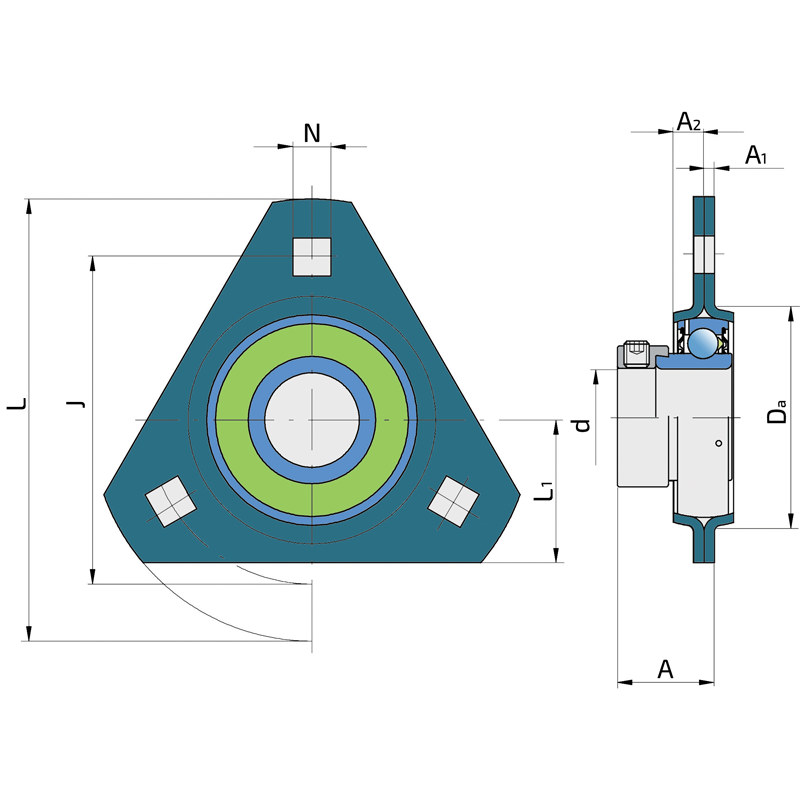

Y-Lagereinheiten mit Flansch und dreieckigem Stahlblechgehäuse „D“
Applikation:
| d | Bohrungsdurchmesser | 35 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 31.9 | mm |
| A1 | Dicke des Gehäuseflansches | 2.5 | mm |
| A2 | Höhe des Gehäuses | 10.5 | mm |
| Da | Zentrierdurchmesser | 81 | mm |
| L | Durchmesser Gehäuse | 122 | mm |
| L1 | Abstand vom Rand zur Lagerachse | 45 | mm |
| J | Abstand zwischen den Löchern | 100 | mm |
| N | Quadratisches Lochmaß | 10.5 | mm |
| Fr | Radiale Belastung | 6.5 | kN |
| Fa | Axiale Belastung | 3.2 | kN |
| kg | Gewicht | 0.77 | kg |
| Cdyn | Dynamische Tragzahl | 25.5 | kN |
| Co | Statische Tragzahl | 15.3 | kN |
| Pu | Dauerbelastungsgrenze | 0.655 | kN |
