Gehäuse D
LED 206 2F

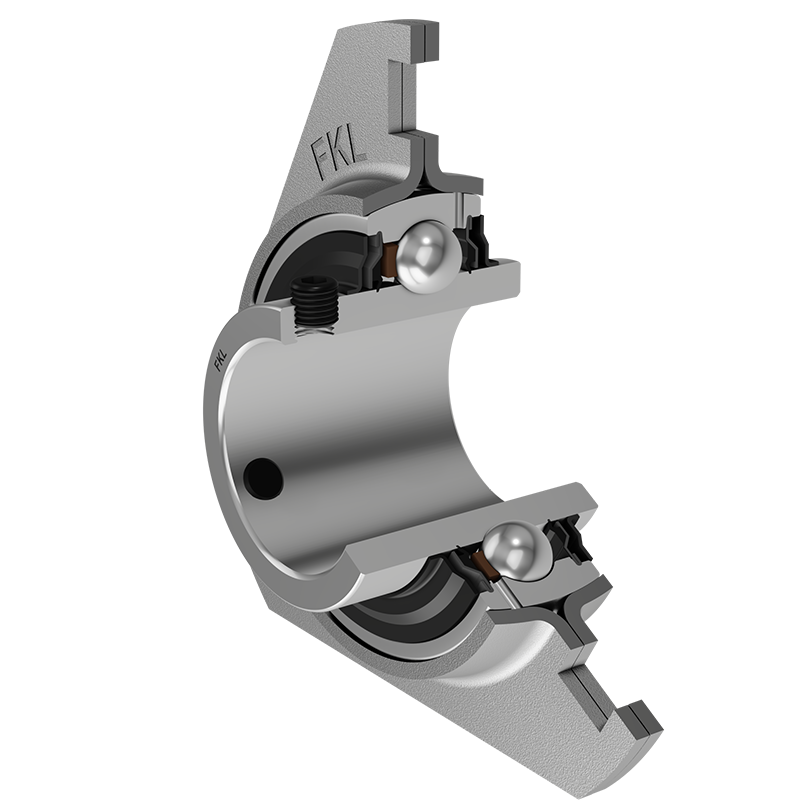

Y-Lagereinheiten mit Flansch und dreieckigem Stahlblechgehäuse „D“
Applikation:

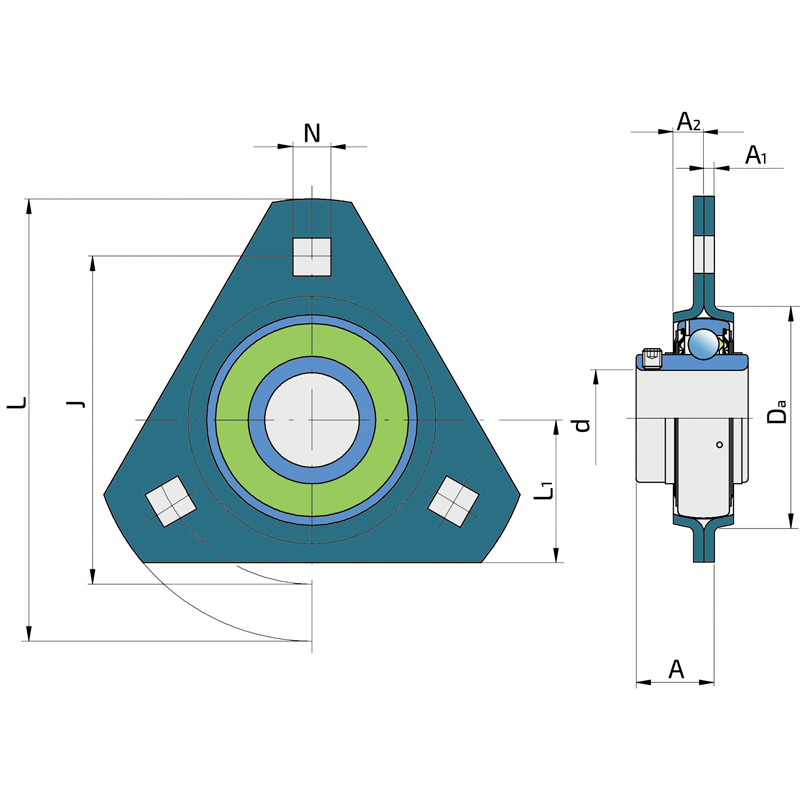

| d | Bohrungsdurchmesser | 30 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 24.7 | mm |
| A1 | Dicke des Gehäuseflansches | 2.5 | mm |
| A2 | Höhe des Gehäuses | 9.5 | mm |
| Da | Zentrierdurchmesser | 71 | mm |
| L | Durchmesser Gehäuse | 112 | mm |
| L1 | Abstand vom Rand zur Lagerachse | 38 | mm |
| J | Abstand zwischen den Löchern | 90.5 | mm |
| N | Quadratisches Lochmaß | 10.5 | mm |
| Fr | Radiale Belastung | 5 | kN |
| Fa | Axiale Belastung | 2.5 | kN |
| kg | Gewicht | 0.49 | kg |
| Cdyn | Dynamische Tragzahl | 19.5 | kN |
| Co | Statische Tragzahl | 11.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.475 | kN |
