Gehäuse D
LYD 205 2F

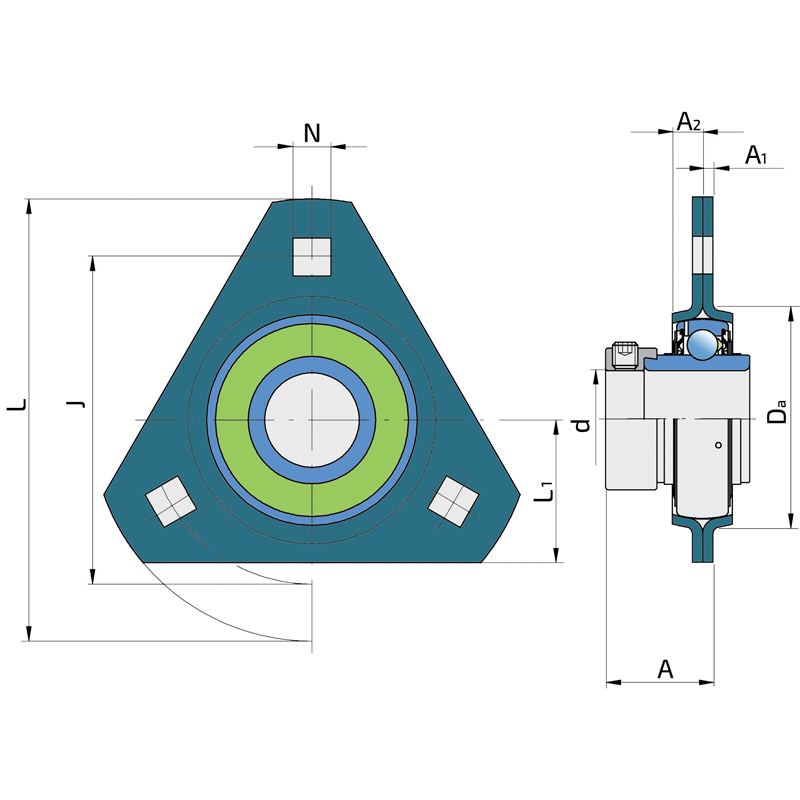

Y-Lagereinheiten mit Flansch und dreieckigem Stahlblechgehäuse „D“
Applikation:
| d | Bohrungsdurchmesser | 25 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 28.9 | mm |
| A1 | Dicke des Gehäuseflansches | 2 | mm |
| A2 | Höhe des Gehäuses | 9 | mm |
| Da | Zentrierdurchmesser | 60 | mm |
| L | Durchmesser Gehäuse | 95 | mm |
| L1 | Abstand vom Rand zur Lagerachse | 34 | mm |
| J | Abstand zwischen den Löchern | 76 | mm |
| N | Quadratisches Lochmaß | 8.7 | mm |
| Fr | Radiale Belastung | 3.6 | kN |
| Fa | Axiale Belastung | 1.8 | kN |
| kg | Gewicht | 0.39 | kg |
| Cdyn | Dynamische Tragzahl | 14 | kN |
| Co | Statische Tragzahl | 7.8 | kN |
| Pu | Dauerbelastungsgrenze | 0.335 | kN |
