Gehäuse C
UYC 208 2S
Y-Lagereinheiten mit Flansch und rundem Stahlblechgehäuse „C“
Applikation:

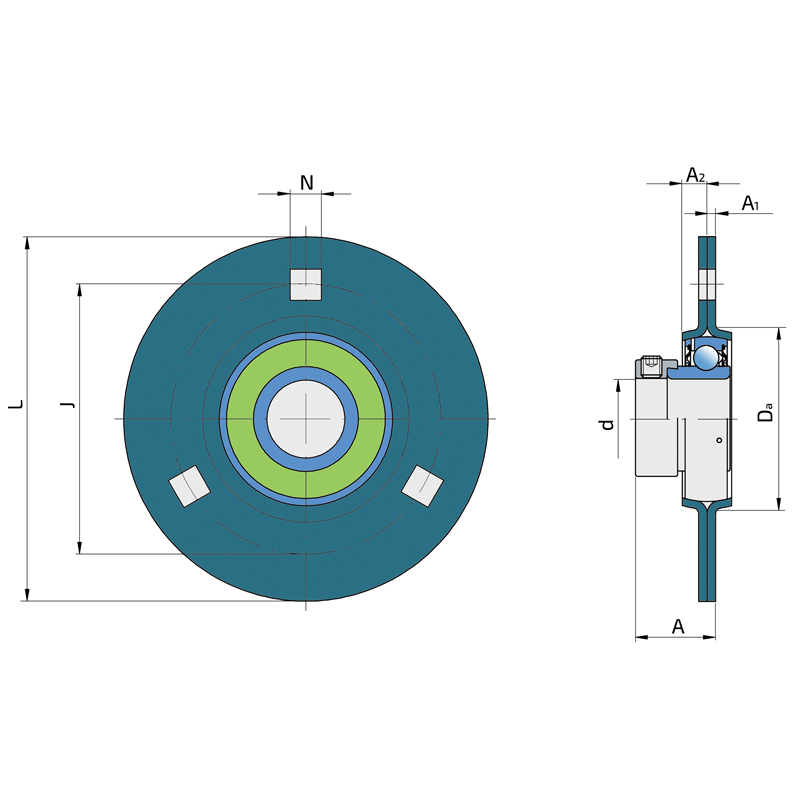

d | Bohrungsdurchmesser | 40 | mm |
Da | Zentrierdurchmesser | 91 | mm |
L | Durchmesser Gehäuse | 148 | mm |
A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 36.2 | mm |
A1 | Dicke des Gehäuseflansches | 3.5 | mm |
A2 | Höhe des Gehäuses | 11 | mm |
J | Lochkreis | 119 | mm |
N | Quadratisches Lochmaß | 13.5 | mm |
Fr | Radiale Belastung | 7.5 | kN |
Fa | Axiale Belastung | 3.7 | kN |
kg | Gewicht | 1.3 | kg |
Cdyn | Dynamische Tragzahl | 30.7 | kN |
Co | Statische Tragzahl | 19 | kN |
Pu | Dauerbelastungsgrenze | 0.8 | kN |
