Gehäuse C
UYC 204 2S

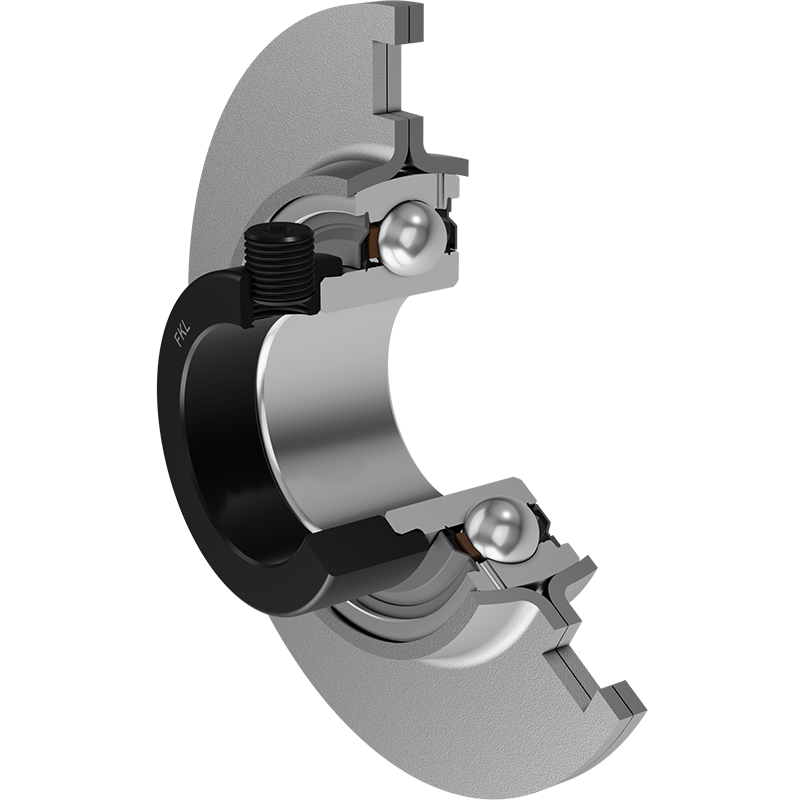

Y-Lagereinheiten mit Flansch und rundem Stahlblechgehäuse „C“
Applikation:

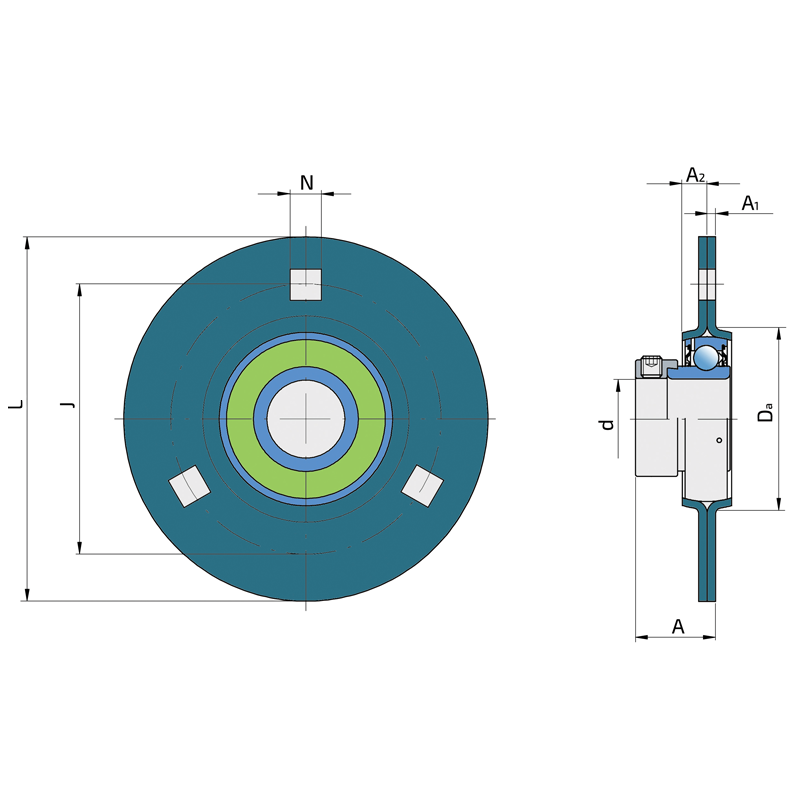

| d | Bohrungsdurchmesser | 20 | mm |
| Da | Zentrierdurchmesser | 55 | mm |
| L | Durchmesser Gehäuse | 91 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 25.5 | mm |
| A1 | Dicke des Gehäuseflansches | 2 | mm |
| A2 | Höhe des Gehäuses | 8 | mm |
| J | Lochkreis | 71.5 | mm |
| N | Quadratisches Lochmaß | 8.7 | mm |
| Fr | Radiale Belastung | 3.3 | kN |
| Fa | Axiale Belastung | 1.6 | kN |
| kg | Gewicht | 0.32 | kg |
| Cdyn | Dynamische Tragzahl | 12.7 | kN |
| Co | Statische Tragzahl | 6.55 | kN |
| Pu | Dauerbelastungsgrenze | 0.28 | kN |
