Gehäuse T
UET 210 2S

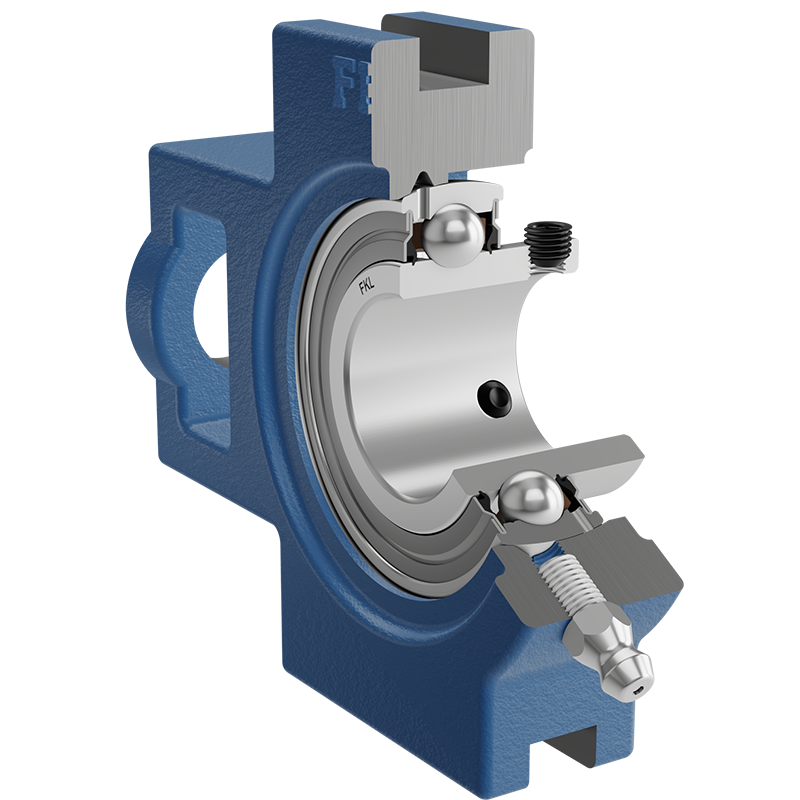

Y-Lager-Spannlagereinheit mit Graugussgehäusen „T“
Applikation:

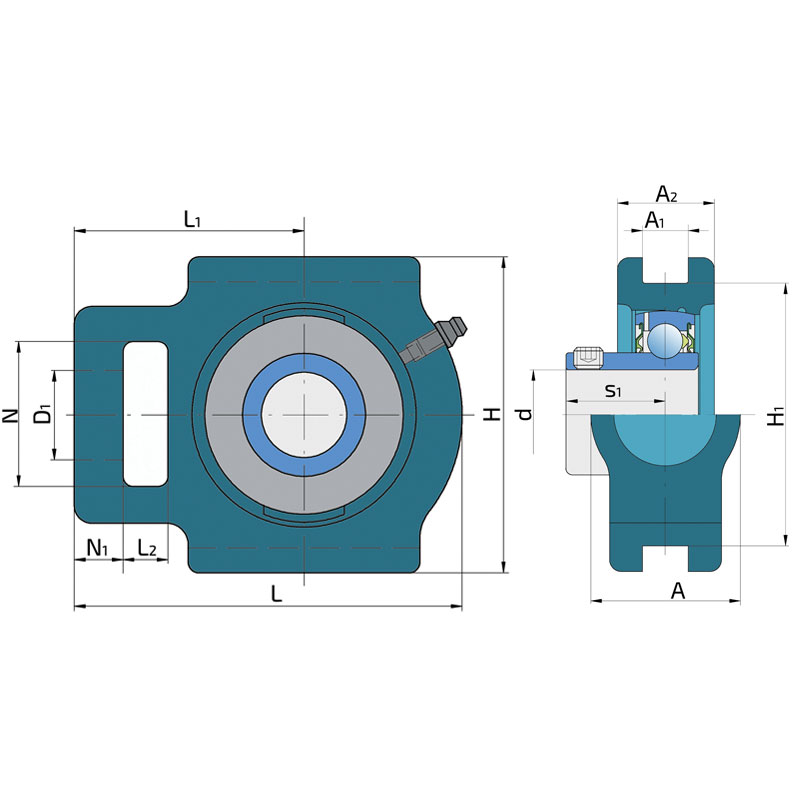

| d | Bohrungsdurchmesser | 50 | mm |
| D1 | Lochdurchmesser | 29 | mm |
| L | Länge über alles | 149 | mm |
| L1 | Abstand von der Kontaktfläche des Gehäuses zur Lagerachse | 90 | mm |
| L2 | Länge des Befestigungsschlitzes | 19 | mm |
| A | Gesamtbreite | 49 | mm |
| A1 | Breite Steckplatz | 17.5 | mm |
| A2 | Dicke des Gehäuseflansches | 36 | mm |
| H | Gehäusehöhe | 117 | mm |
| H1 | Abstand zwischen den Böden des Positionsschlitzes | 101 | mm |
| N | Höhe des Befestigungsschlitzes | 49 | mm |
| N1 | Länge Befestigungsende | 16 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 27.6 | mm |
| kg | Gewicht | 2.28 | kg |
| Cdyn | Dynamische Tragzahl | 35.1 | kN |
| Co | Statische Tragzahl | 23.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.98 | kN |
