Gehäuse T
LST 208 2F

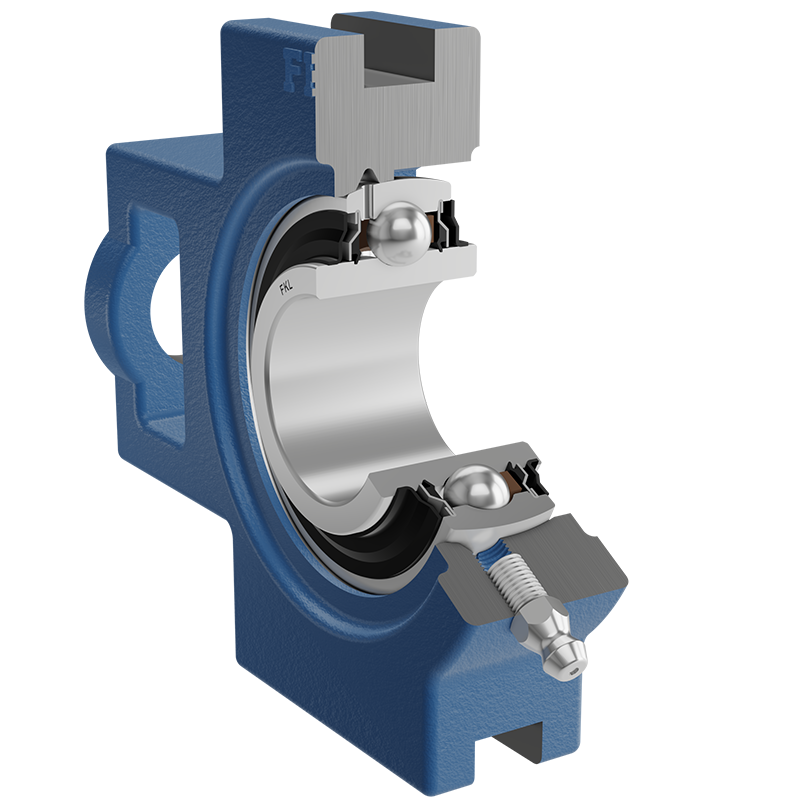

Y-Lager-Spannlagereinheit mit Graugussgehäusen „T“
Applikation:

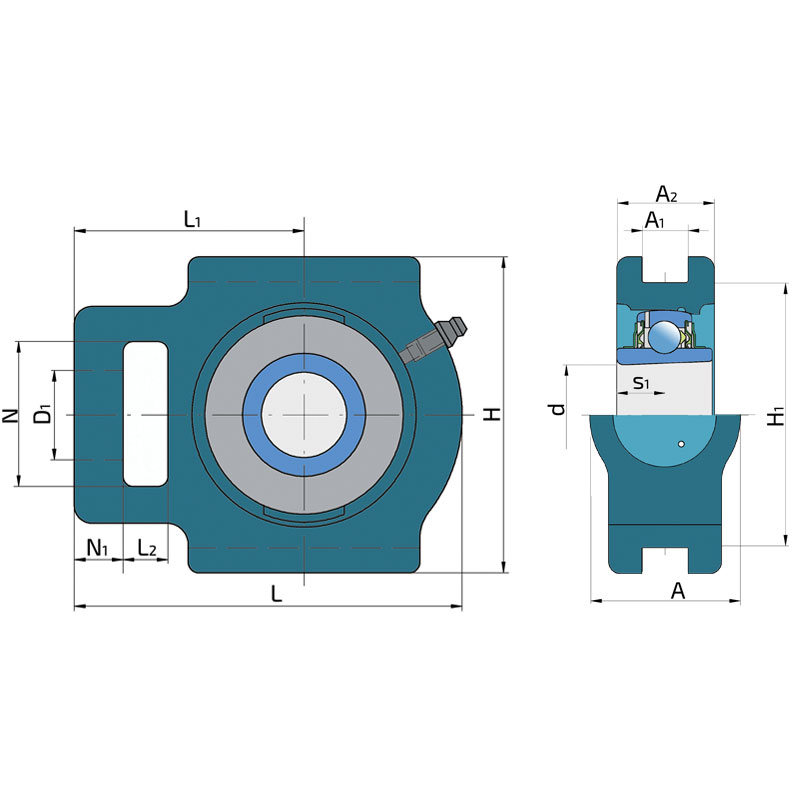

| d | Bohrungsdurchmesser | 40 | mm |
| D1 | Lochdurchmesser | 29 | mm |
| L | Länge über alles | 145 | mm |
| L1 | Abstand von der Kontaktfläche des Gehäuses zur Lagerachse | 88 | mm |
| L2 | Länge des Befestigungsschlitzes | 19 | mm |
| A | Gesamtbreite | 49 | mm |
| A1 | Breite Steckplatz | 17.5 | mm |
| A2 | Dicke des Gehäuseflansches | 33 | mm |
| H | Gehäusehöhe | 115 | mm |
| H1 | Abstand zwischen den Böden des Positionsschlitzes | 101 | mm |
| N | Höhe des Befestigungsschlitzes | 50 | mm |
| N1 | Länge Befestigungsende | 15 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 14.5 | mm |
| kg | Gewicht | 2.26 | kg |
| Cdyn | Dynamische Tragzahl | 30.7 | kN |
| Co | Statische Tragzahl | 19 | kN |
| Pu | Dauerbelastungsgrenze | 0.8 | kN |
