Gehäuse T
LET 206 2F

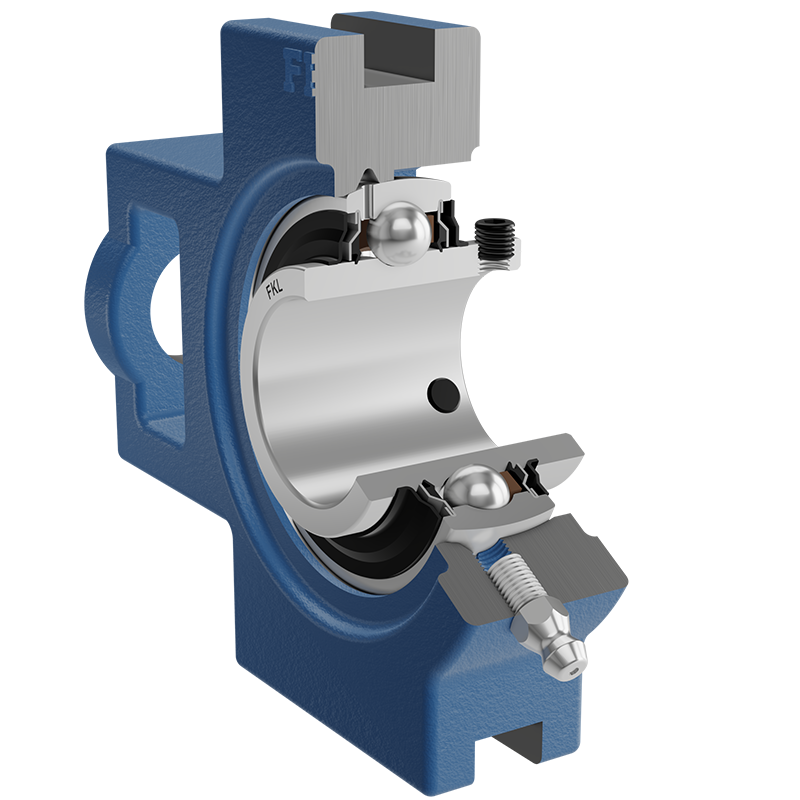

Y-Lager-Spannlagereinheit mit Graugussgehäusen „T“
Applikation:

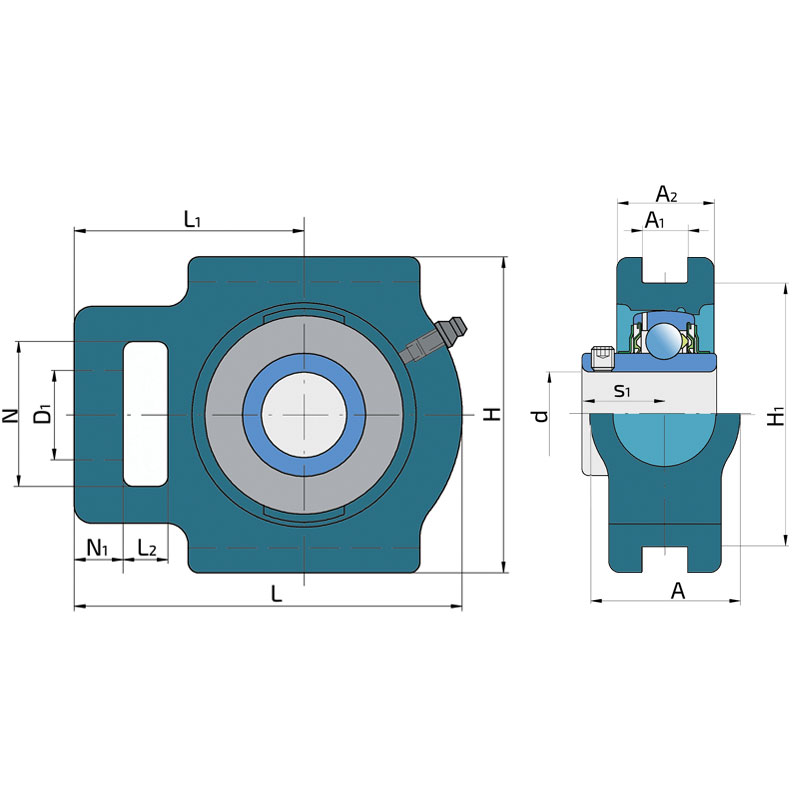

| d | Bohrungsdurchmesser | 30 | mm |
| D1 | Lochdurchmesser | 22 | mm |
| L | Länge über alles | 114 | mm |
| L1 | Abstand von der Kontaktfläche des Gehäuses zur Lagerachse | 70 | mm |
| L2 | Länge des Befestigungsschlitzes | 16 | mm |
| A | Gesamtbreite | 37 | mm |
| A1 | Breite Steckplatz | 13.5 | mm |
| A2 | Dicke des Gehäuseflansches | 28 | mm |
| H | Gehäusehöhe | 104 | mm |
| H1 | Abstand zwischen den Böden des Positionsschlitzes | 89 | mm |
| N | Höhe des Befestigungsschlitzes | 37 | mm |
| N1 | Länge Befestigungsende | 10 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 22.2 | mm |
| kg | Gewicht | 1.27 | kg |
| Cdyn | Dynamische Tragzahl | 19.5 | kN |
| Co | Statische Tragzahl | 11.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.475 | kN |
