IL50
IL50S-98/3T-2xM16

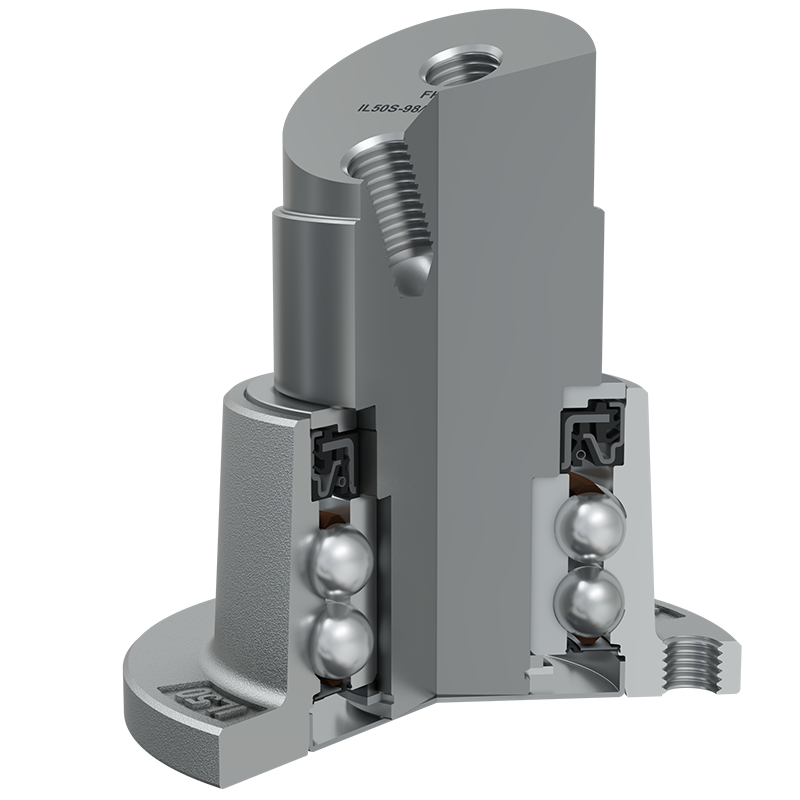

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

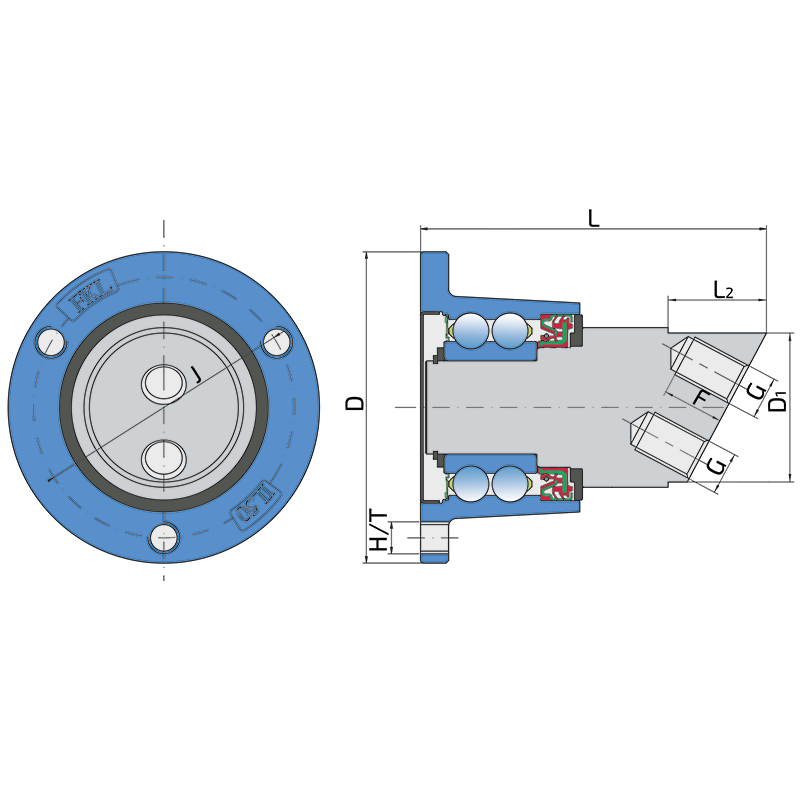

| J | Lochkreis | 98 | mm |
| D | Außendurmesser | 117 | mm |
| D1 | Außendurchmesser | 56 | mm |
| H/T | Loch/Gewinde | M12 | mm |
| G | Innengewinde | 2xM16 | mm |
| L | Gesamtlänge | 130 | mm |
| L1 | Gesamtflanschlänge | 59.8 | mm |
| L2 | Lagerbreite | 37 | mm |
| F | Länge des Gewindeteils | 23 | mm |
| kg | Gewicht | 3.4 | kg |
| Cdyn | Dynamische Tragzahl | 48.76 | kN |
| Co | Statische Tragzahl | 35.5 | kN |
| Pu | Dauerbelastungsgrenze | 1.49 | kN |
