Gehäuse G
LEG 204 2F
Y-Flanschlagereinheiten mit rundem Graugussgehäuse „G“
Applikation:

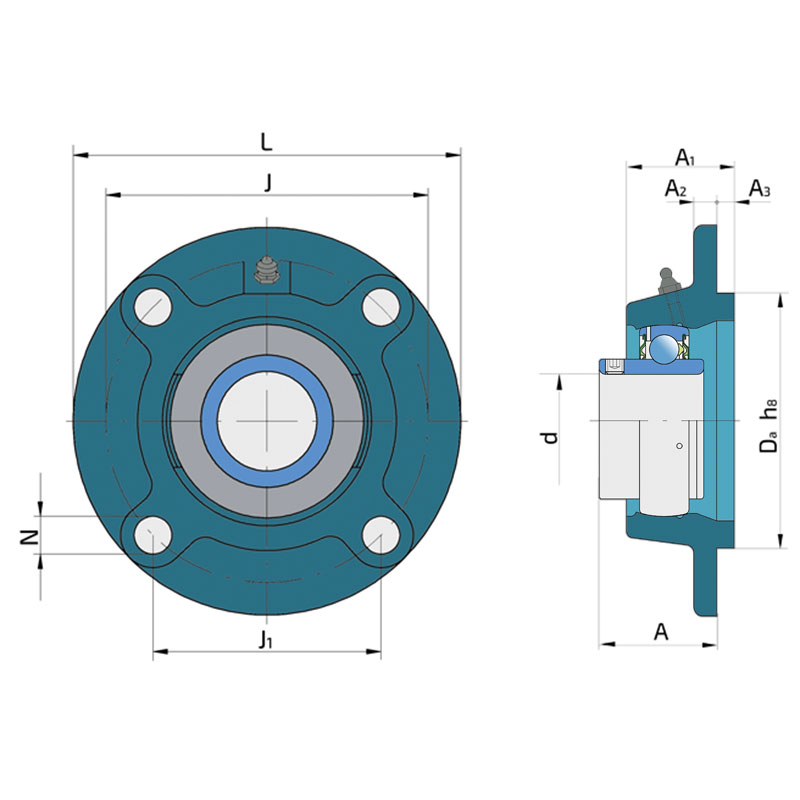

| d | Bohrungsdurchmesser | 20 | mm |
| Da | Zentrierdurchmesser | 62 | mm |
| L | Gesamtbreite | 100 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 28.3 | mm |
| A1 | Gesamtgehäusebreite | 25.5 | mm |
| A2 | Dicke des Gehäuseflansches | 7 | mm |
| A3 | Zentrierdurchmesser Höhe | 5 | mm |
| J | Lochkreis | 78 | mm |
| J1 | Abstand zwischen den Löchern | 55.1 | mm |
| N | Durchmesser des Befestigungsschlitzes | 12 | mm |
| kg | Gewicht | 0.67 | kg |
| Cdyn | Dynamische Tragzahl | 12.7 | kN |
| Co | Statische Tragzahl | 6.55 | kN |
| Pu | Dauerbelastungsgrenze | 0.28 | kN |
