IL50
IL50A-127/4H-3/4-16UNF

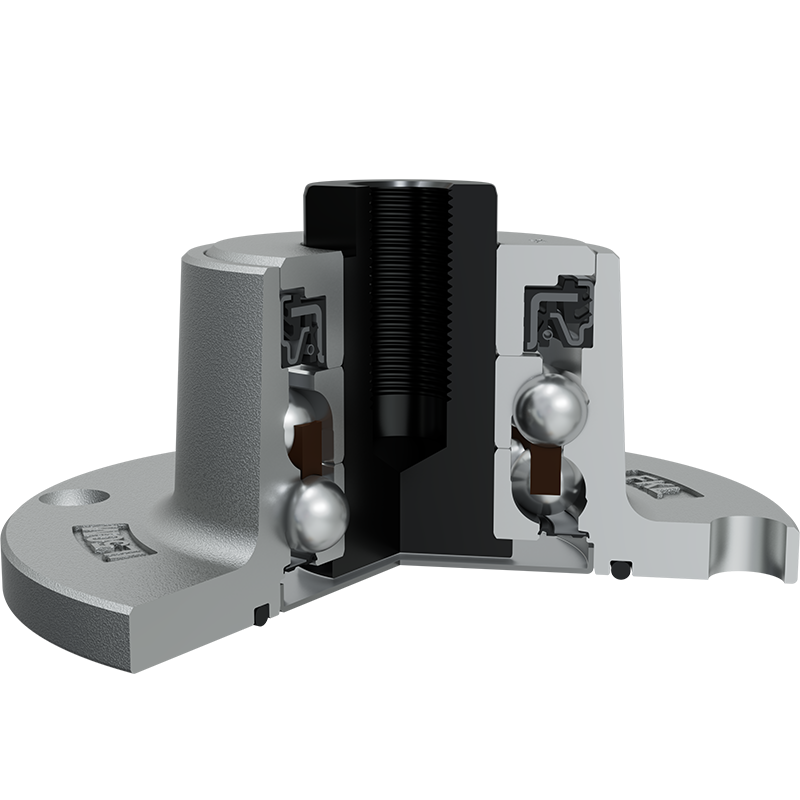

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

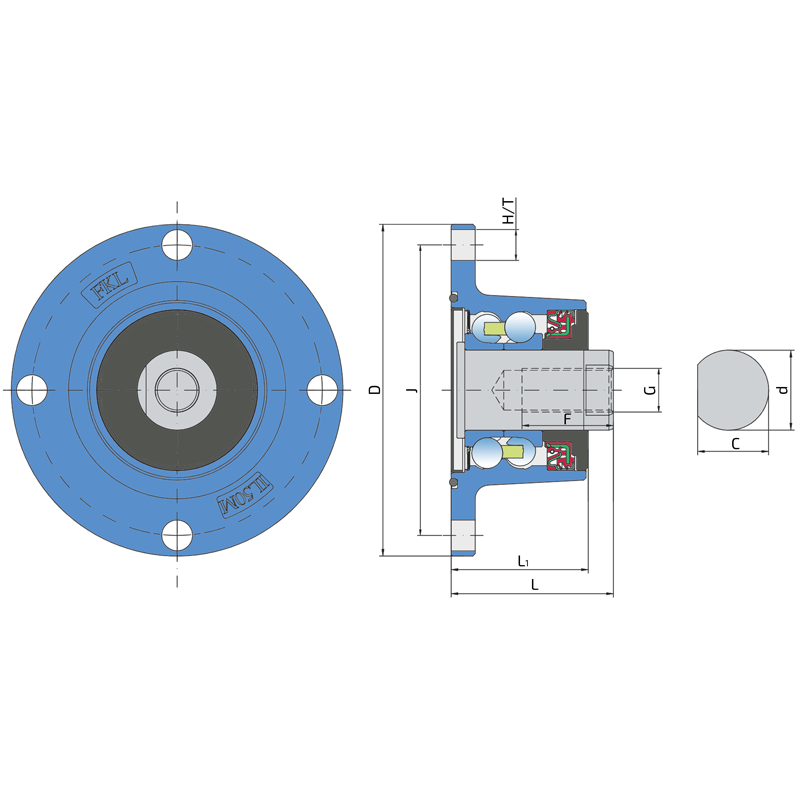

| J | Lochkreis | 127 | mm |
| D | Außendurmesser | 145 | mm |
| H/T | Loch/Gewinde | ø13.5±0.7 | mm |
| d | Bohrungsdurchmesser | 34.9 | mm |
| C | Lochausschnitt in D-Form | 31 | mm |
| G | Innengewinde | 3/4â€â€“16UNF | mm |
| L | Gesamtlänge | 71 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 11 | mm |
| F | Länge des Gewindeteils | 40 | mm |
| kg | Gewicht | 2.7 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.92 | kN |
