IL20
IL20-75/4H-M20x1.5-T-44

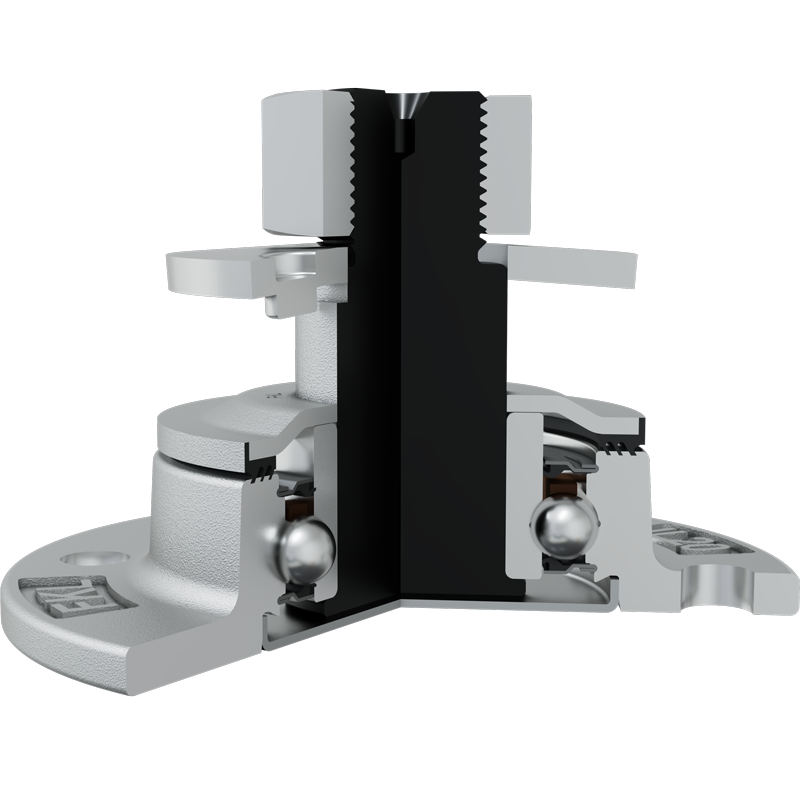

Lösung für Sämaschinen, integrierter Flansch
Applikation: Sämaschine

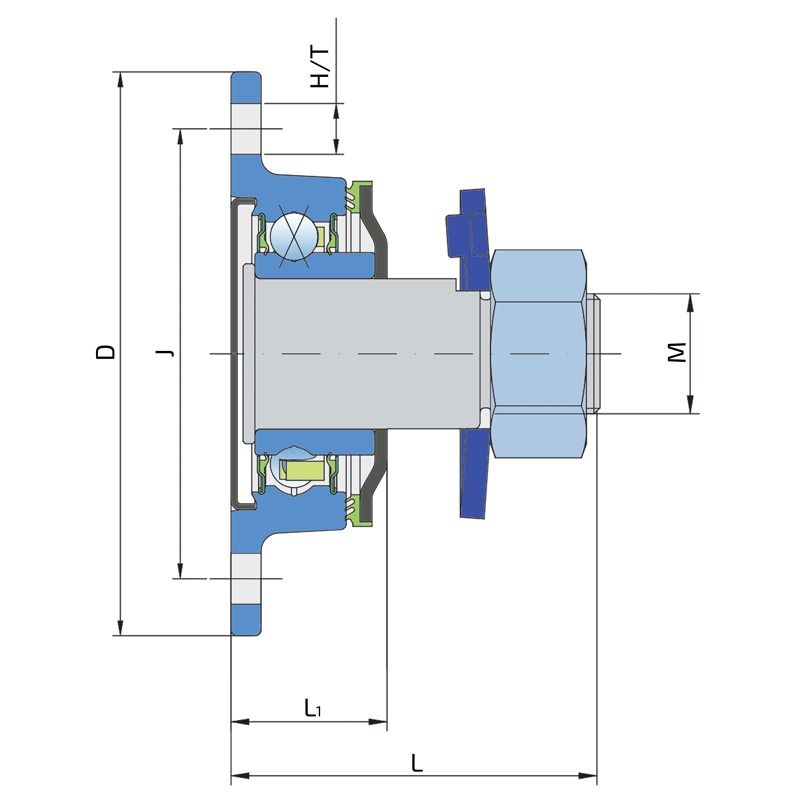

| J | Lochkreis | 75 | mm |
| D | Außendurmesser | 94 | mm |
| H/T | Loch/Gewinde | 4x8.5 | mm |
| d | Bohrungsdurchmesser | 25 | mm |
| C | Lochausschnitt in D-Form | 23 | mm |
| M | Außengewinde | M20x1.5 | mm |
| L | Gesamtlänge | 61 | mm |
| L1 | Gesamtflanschlänge | 26 | mm |
| F | Länge des Gewindeteils | 20 | mm |
| kg | Gewicht | 0.77 | kg |
| Cdyn | Dynamische Tragzahl | 22 | kN |
| Co | Statische Tragzahl | 15.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.64 | kN |
