Gehäuse F
LKF 206 2F + H2306

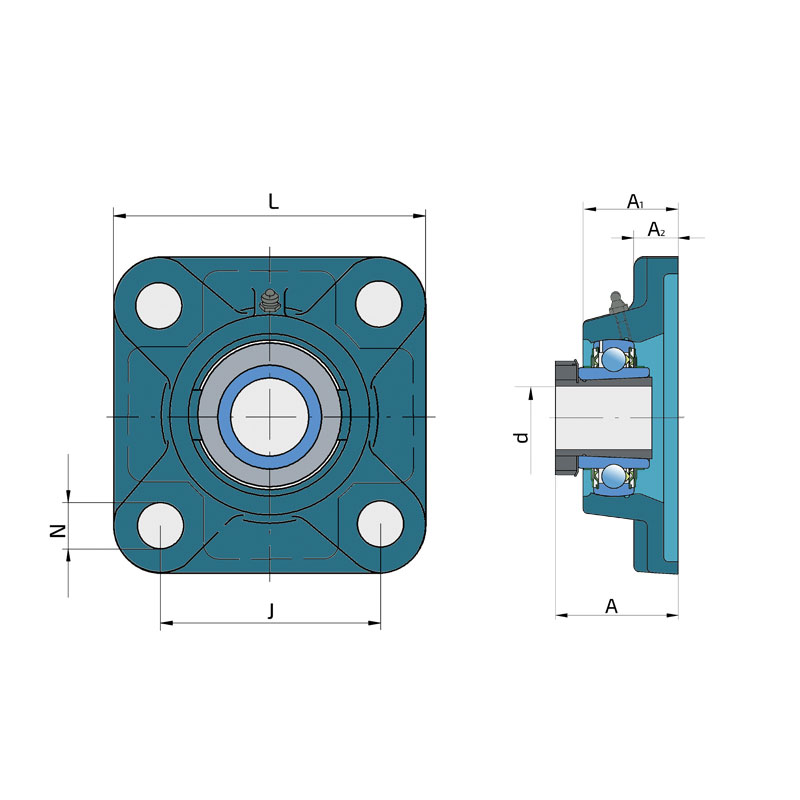

Y-Flanschlagereinheiten mit quadratischem Graugussgehäuse „F“
Applikation:
| d | Bohrungsdurchmesser | 25 | mm |
| L | Gesamtbreite | 108 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 40 | mm |
| A1 | Gesamtgehäusebreite | 31 | mm |
| A2 | Dicke des Gehäuseflansches | 13 | mm |
| J | Lochkreis | 83 | mm |
| N | Durchmesser des Befestigungsschlitzes | 12 | mm |
| kg | Gewicht | 1.05 | kg |
| Cdyn | Dynamische Tragzahl | 19.5 | kN |
| Co | Statische Tragzahl | 11.3 | kN |
| Pu | Dauerbelastungsgrenze | 0.335 | kN |
