IL50
IL50-105/4H-M24x1.5-LH
Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

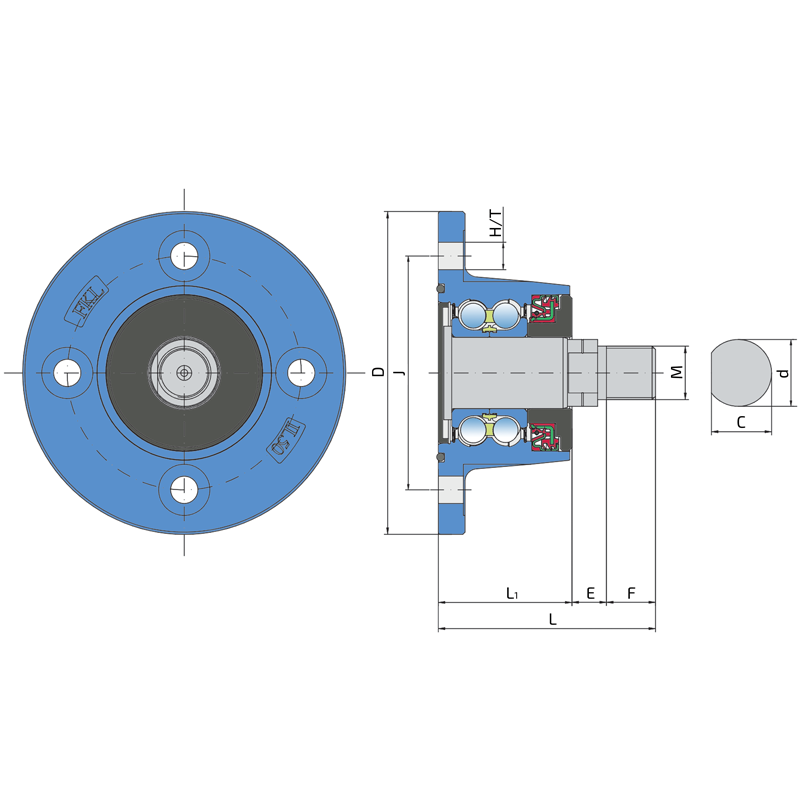

| J | Lochkreis | 105 | mm |
| D | Außendurmesser | 145 | mm |
| H/T | Loch/Gewinde | 4x12.3 | mm |
| d | Bohrungsdurchmesser | 30 | mm |
| C | Lochausschnitt in D-Form | 27 | mm |
| M | Außengewinde | M24x1.5-LH | mm |
| L | Gesamtlänge | 97.5 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 15.5 | mm |
| F | Länge des Gewindeteils | 22 | mm |
| kg | Gewicht | 3.1 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.92 | kN |
