Gehäuse U
LKU 210 2F + H2310

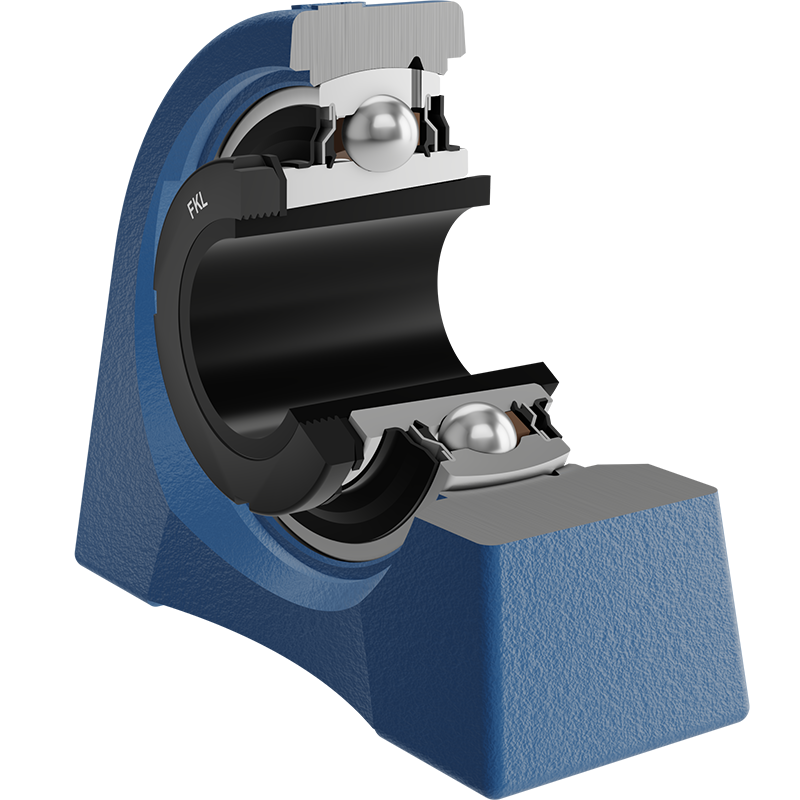

Y-Stehlagereinheiten mit Graugussgehäuse „U“
Applikation:

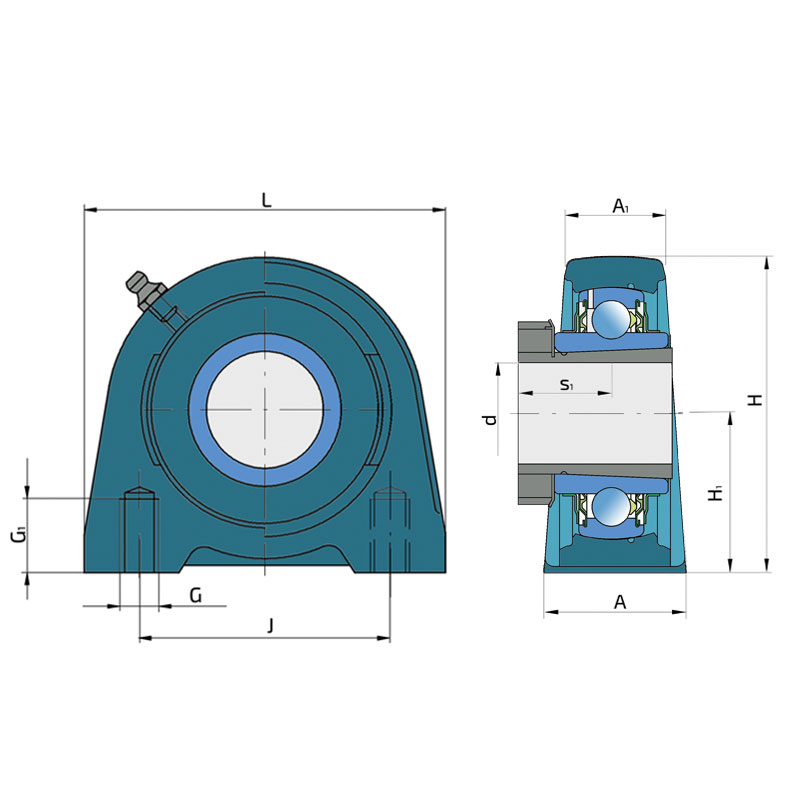

| d | Bohrungsdurchmesser | 45 | mm |
| L | Länge über alles | 135 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 54 | mm |
| A1 | Breite der Gehäuseoberseite | 34 | mm |
| H | Gehäusehöhe | 113.2 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 57.2 | mm |
| J | Lochkreis | 101.6 | mm |
| G | Gewinde | M16 | mm |
| G1 | Länge vom Gewinde | 25.5 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 30.5 | mm |
| kg | Gewicht | 2.53 | kg |
| Cdyn | Dynamische Tragzahl | 35 | kN |
| Co | Statische Tragzahl | 23.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.695 | kN |
