Gehäuse U
LEU 209 2F

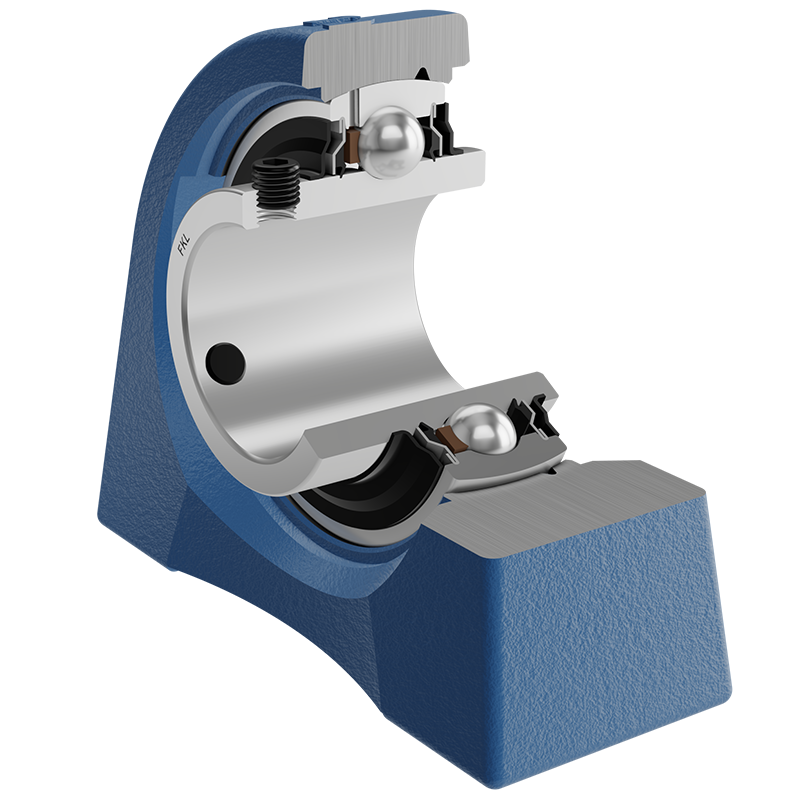

Y-Stehlagereinheiten mit Graugussgehäuse „U“
Applikation:
| d | Bohrungsdurchmesser | 45 | mm |
| L | Länge über alles | 120 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 48 | mm |
| A1 | Breite der Gehäuseoberseite | 32 | mm |
| H | Gehäusehöhe | 106.5 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 54 | mm |
| J | Lochkreis | 95.3 | mm |
| G | Gewinde | M13 | mm |
| G1 | Länge vom Gewinde | 22 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 30.2 | mm |
| kg | Gewicht | 1.91 | kg |
| Cdyn | Dynamische Tragzahl | 33.2 | kN |
| Co | Statische Tragzahl | 21.6 | kN |
| Pu | Dauerbelastungsgrenze | 0.915 | kN |
