Gehäuse U
UYU 208 2S

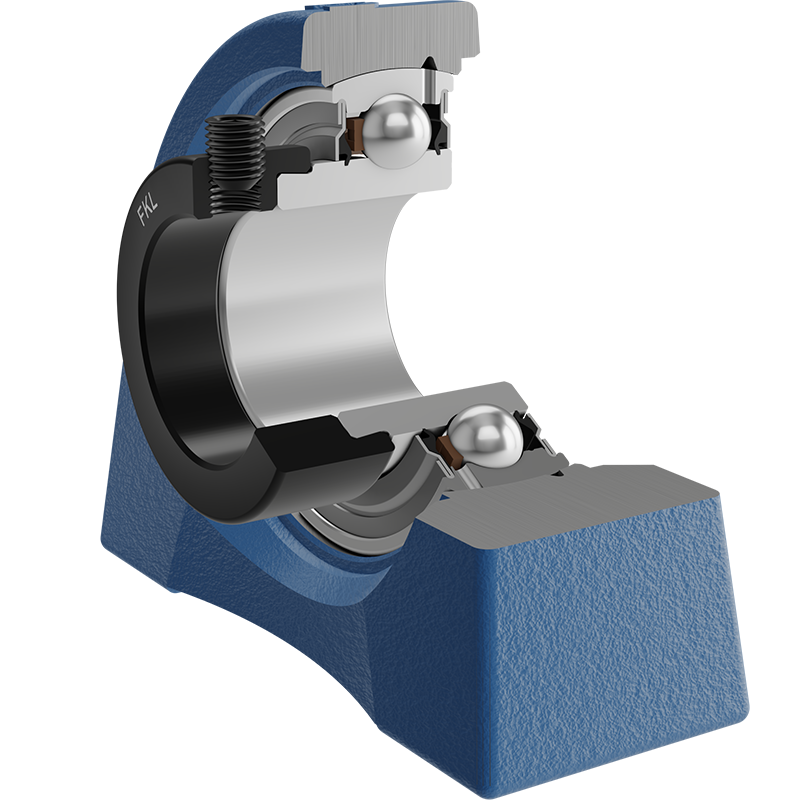

Y-Stehlagereinheiten mit Graugussgehäuse „U“
Applikation:

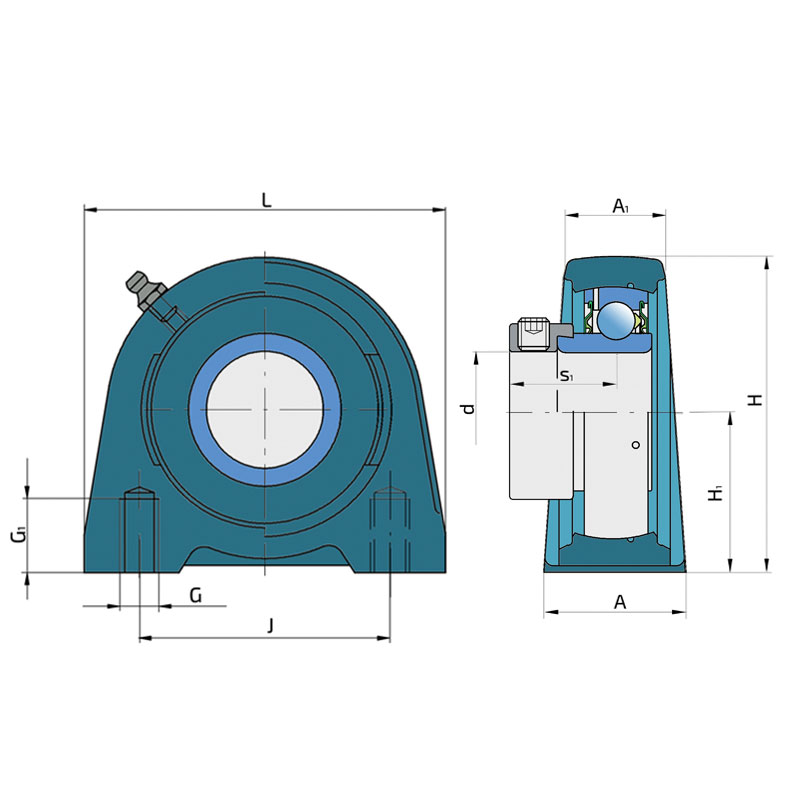

| d | Bohrungsdurchmesser | 40 | mm |
| L | Länge über alles | 116 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 48 | mm |
| A1 | Breite der Gehäuseoberseite | 30 | mm |
| H | Gehäusehöhe | 98.2 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 49.2 | mm |
| J | Lochkreis | 88.9 | mm |
| G | Gewinde | M14 | mm |
| G1 | Länge vom Gewinde | 20 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 32.7 | mm |
| kg | Gewicht | 1.7 | kg |
| Cdyn | Dynamische Tragzahl | 30.7 | kN |
| Co | Statische Tragzahl | 19 | kN |
| Pu | Dauerbelastungsgrenze | 0.8 | kN |
