Gehäuse V
UYV 207 2S

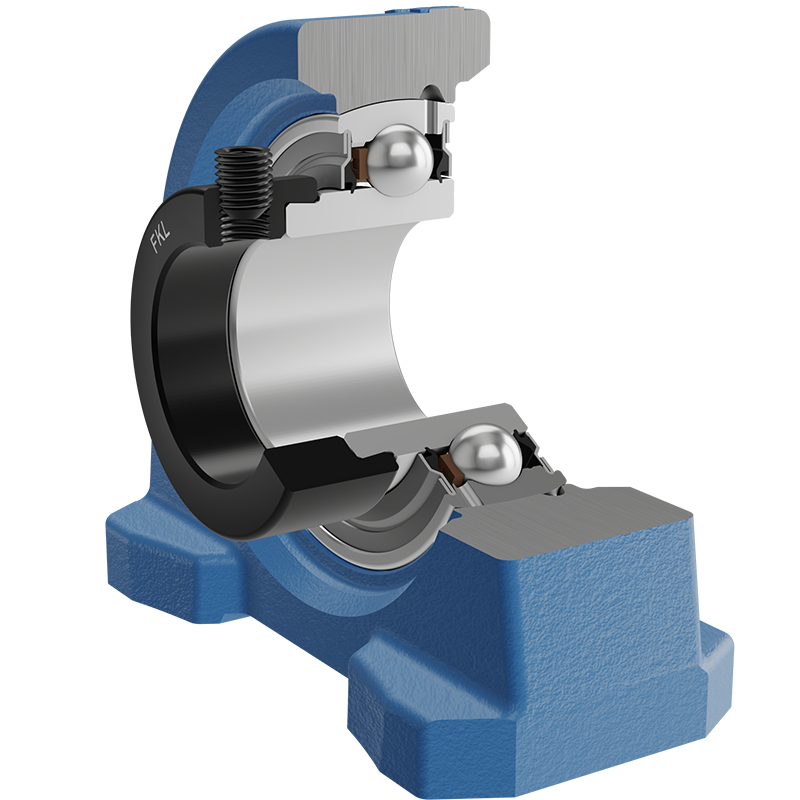

Y-Stehlagereinheiten mit Graugussgehäuse „V“
Applikation:
| d | Bohrungsdurchmesser | 35 | mm |
| L | Länge über alles | 110 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 48 | mm |
| A1 | Breite der Gehäuseoberseite | 30.5 | mm |
| H | Gehäusehöhe | 95 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 12 | mm |
| H2 | Stärke Gehäusefuß | 47.6 | mm |
| J | Lochkreis | 80 | mm |
| G | Gewinde | M16 | mm |
| G1 | Länge vom Gewinde | 20 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 29.4 | mm |
| kg | Gewicht | 1.49 | kg |
| Cdyn | Dynamische Tragzahl | 25.5 | kN |
| Co | Statische Tragzahl | 15.3 | kN |
| Pu | Dauerbelastungsgrenze | 0.655 | kN |
