Gehäuse V
LSV 205 2F

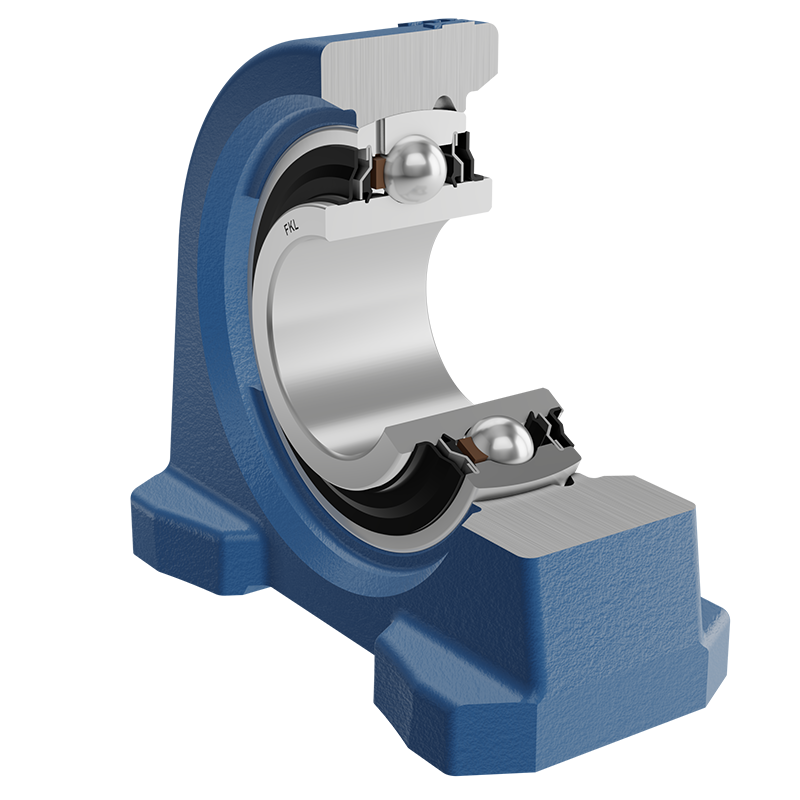

Y-Stehlagereinheiten mit Graugussgehäuse „V“
Applikation:

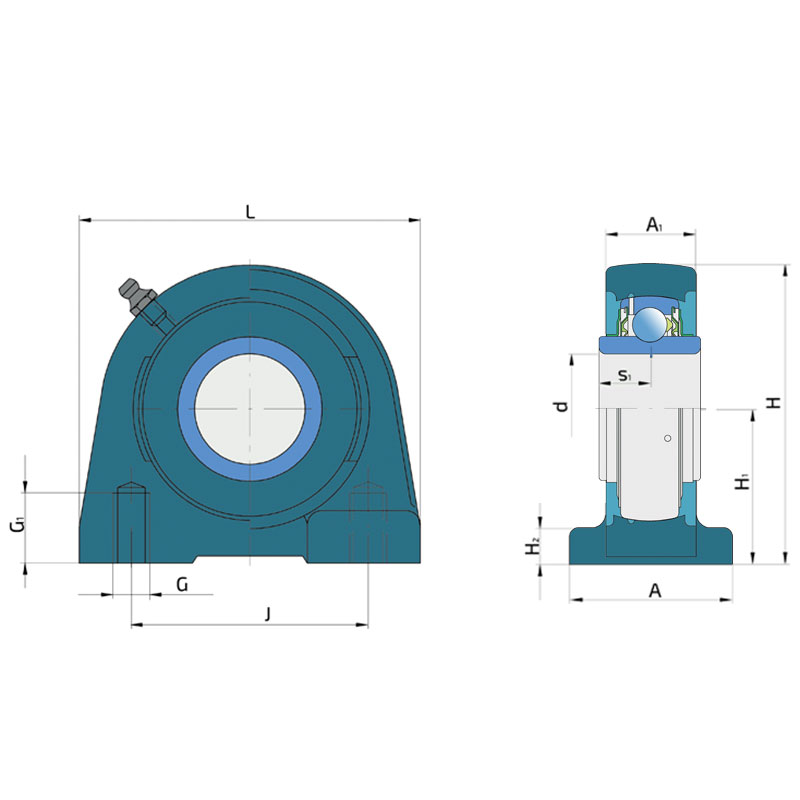

| d | Bohrungsdurchmesser | 25 | mm |
| L | Länge über alles | 84 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 38 | mm |
| A1 | Breite der Gehäuseoberseite | 25 | mm |
| H | Gehäusehöhe | 72 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 10 | mm |
| H2 | Stärke Gehäusefuß | 36.5 | mm |
| J | Lochkreis | 56 | mm |
| G | Gewinde | M14 | mm |
| G1 | Länge vom Gewinde | 15 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 12 | mm |
| kg | Gewicht | 0.65 | kg |
| Cdyn | Dynamische Tragzahl | 14 | kN |
| Co | Statische Tragzahl | 7.8 | kN |
| Pu | Dauerbelastungsgrenze | 0.335 | kN |
