Gehäuse S
LKS 218 2F + H2318

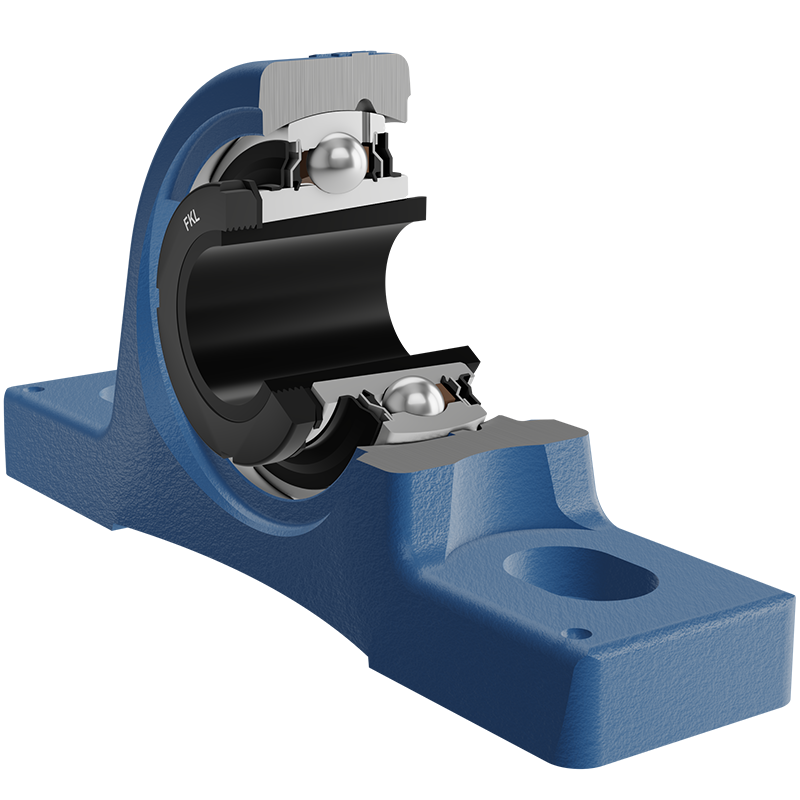

Y-Stehlagereinheiten mit Graugussgehäuse „S“
Applikation:

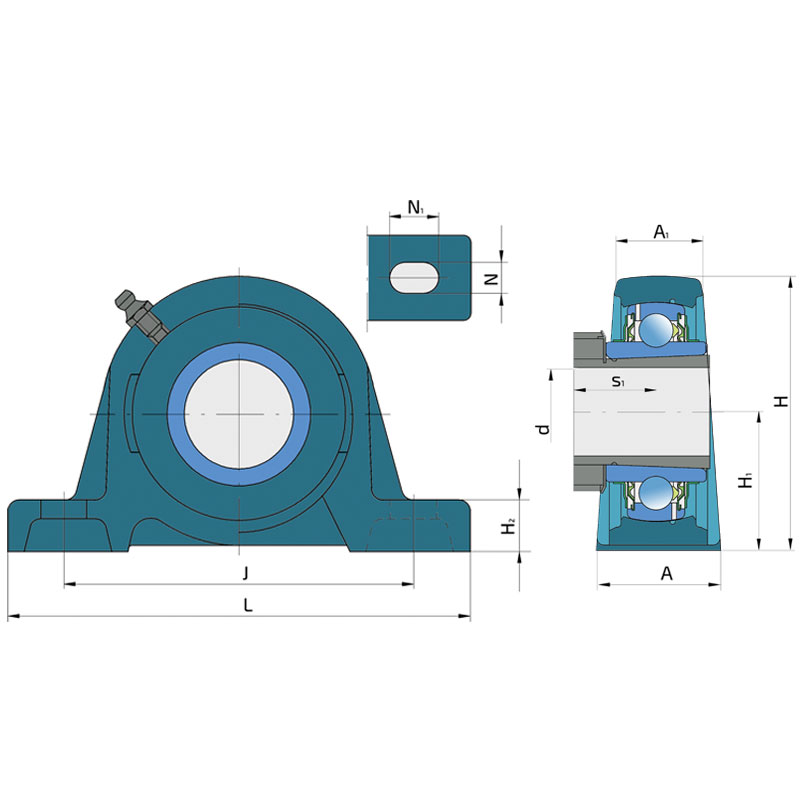

| d | Bohrungsdurchmesser | 80 | mm |
| L | Länge über alles | 327 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 88 | mm |
| A1 | Breite der Gehäuseoberseite | 54 | mm |
| H | Gehäusehöhe | 200 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 101.6 | mm |
| H2 | Stärke Gehäusefuß | 33 | mm |
| Jmin | Min. Abstand zwischen den Löchern | 254 | mm |
| Jmax | Max. Abstand zwischen den Löchern | 270 | mm |
| N | Höhe des Befestigungsschlitzes | 27 | mm |
| N1 | Länge Befestigungsende | 35 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 47 | mm |
| kg | Gewicht | 13.7 | kg |
| Cdyn | Dynamische Tragzahl | 85 | kN |
| Co | Statische Tragzahl | 65 | kN |
| Pu | Dauerbelastungsgrenze | 1.72 | kN |
