Gehäuse S
LYS 216 2F

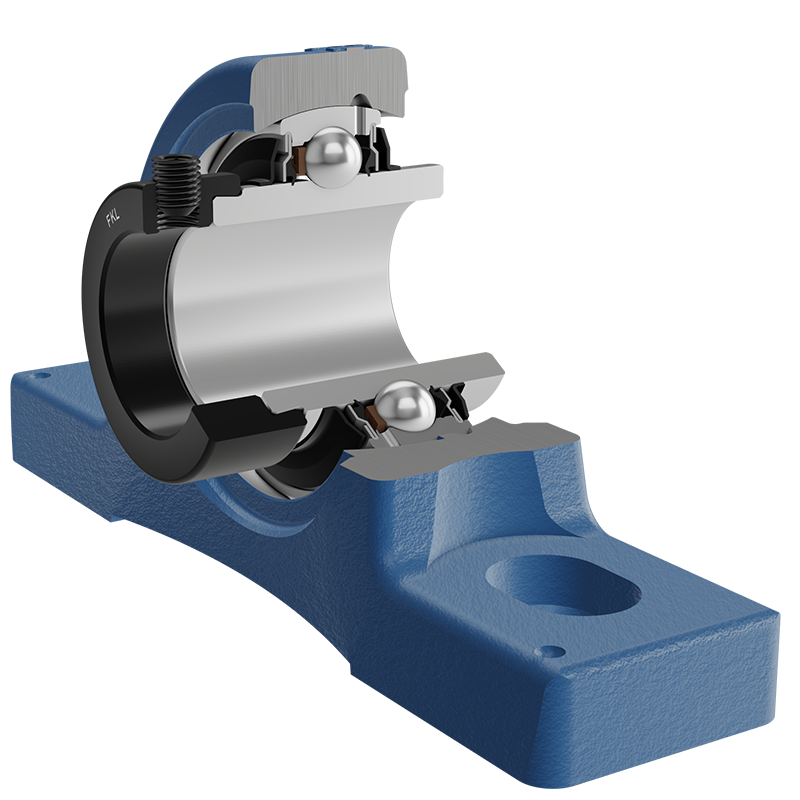

Y-Stehlagereinheiten mit Graugussgehäuse „S“
Applikation:

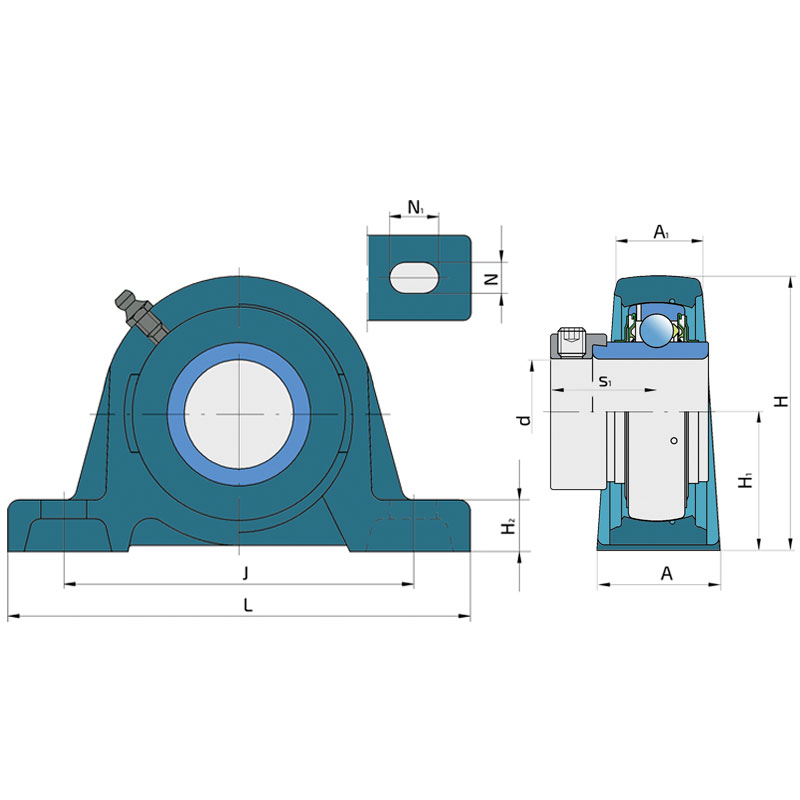

| d | Bohrungsdurchmesser | 80 | mm |
| L | Länge über alles | 292 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 78 | mm |
| A1 | Breite der Gehäuseoberseite | 50 | mm |
| H | Gehäusehöhe | 175 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 88.9 | mm |
| H2 | Stärke Gehäusefuß | 30 | mm |
| Jmin | Min. Abstand zwischen den Löchern | 222 | mm |
| Jmax | Max. Abstand zwischen den Löchern | 242 | mm |
| N | Höhe des Befestigungsschlitzes | 25 | mm |
| N1 | Länge Befestigungsende | 35 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 59.6 | mm |
| kg | Gewicht | 10 | kg |
| Cdyn | Dynamische Tragzahl | 72.8 | kN |
| Co | Statische Tragzahl | 53 | kN |
| Pu | Dauerbelastungsgrenze | 2.16 | kN |
