Gehäuse S
LSS 211 2F

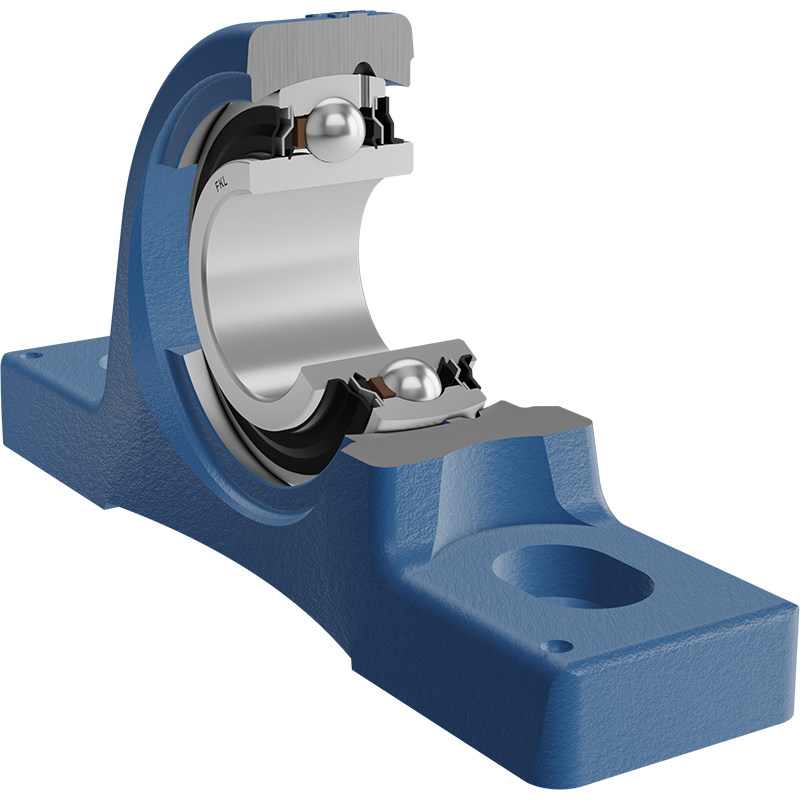

Y-Stehlagereinheiten mit Graugussgehäuse „S“
Applikation:

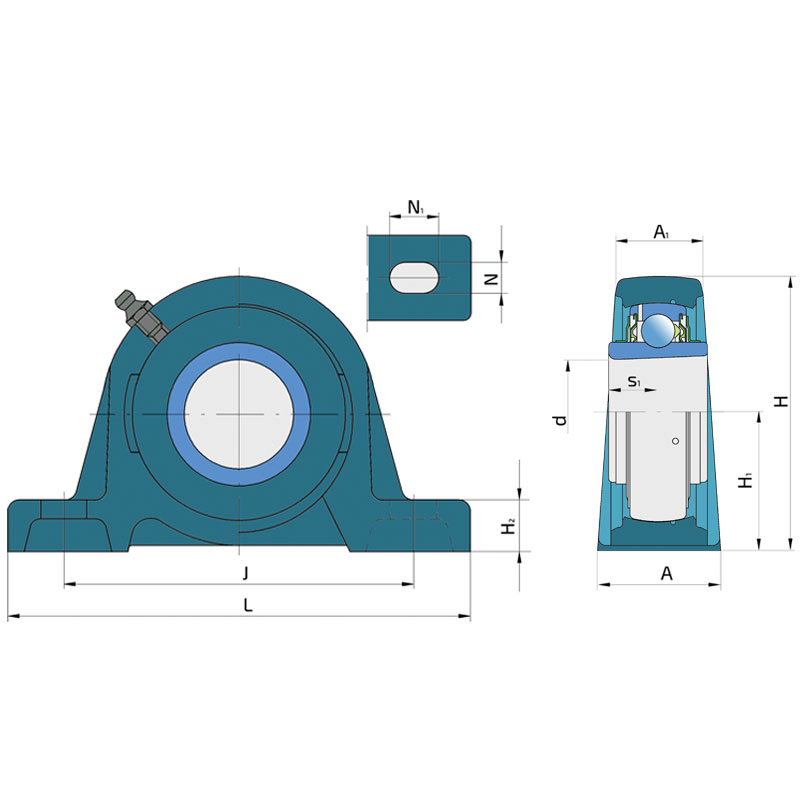

| d | Bohrungsdurchmesser | 55 | mm |
| L | Länge über alles | 219 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 60 | mm |
| A1 | Breite der Gehäuseoberseite | 40 | mm |
| H | Gehäusehöhe | 125.5 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 63.5 | mm |
| H2 | Stärke Gehäusefuß | 24 | mm |
| Jmin | Min. Abstand zwischen den Löchern | 163 | mm |
| Jmax | Max. Abstand zwischen den Löchern | 180 | mm |
| N | Höhe des Befestigungsschlitzes | 20 | mm |
| N1 | Länge Befestigungsende | 27.5 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 21.2 | mm |
| kg | Gewicht | 3.59 | kg |
| Cdyn | Dynamische Tragzahl | 43.6 | kN |
| Co | Statische Tragzahl | 29 | kN |
| Pu | Dauerbelastungsgrenze | 1.25 | kN |
