Gehäuse S
UYS 207 2S

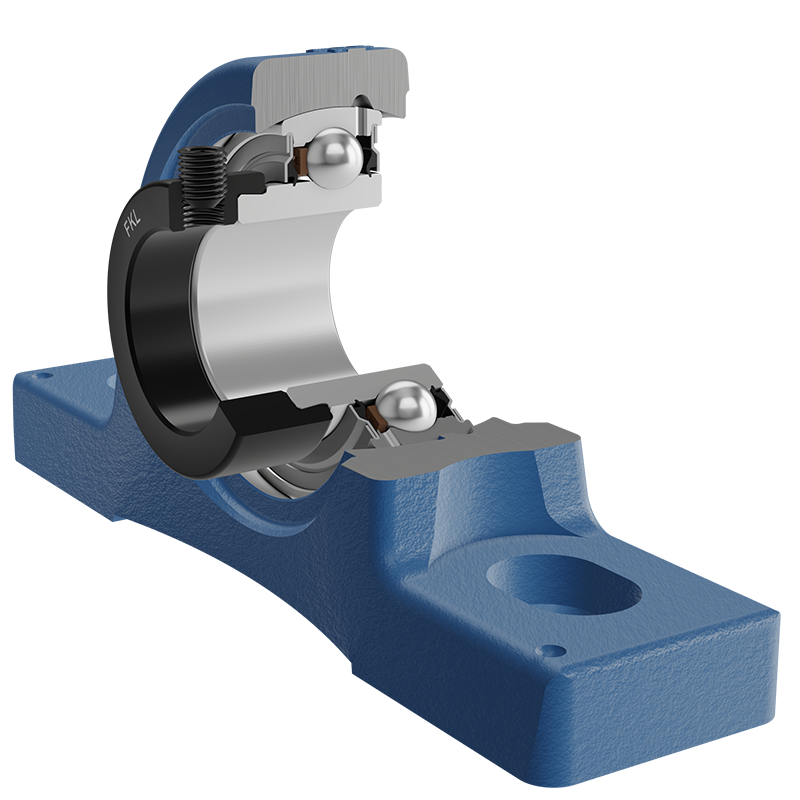

Y-Stehlagereinheiten mit Graugussgehäuse „S“
Applikation:

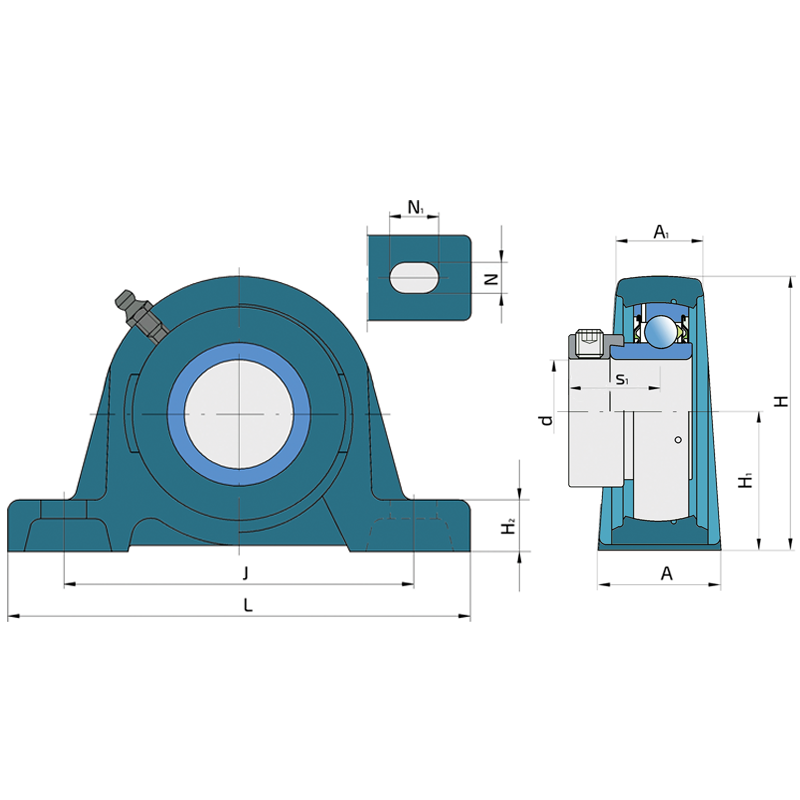

| d | Bohrungsdurchmesser | 35 | mm |
| L | Länge über alles | 167 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 46 | mm |
| A1 | Breite der Gehäuseoberseite | 28 | mm |
| H | Gehäusehöhe | 92.1 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 47.6 | mm |
| H2 | Stärke Gehäusefuß | 17 | mm |
| Jmin | Min. Abstand zwischen den Löchern | 122 | mm |
| Jmax | Max. Abstand zwischen den Löchern | 136 | mm |
| N | Höhe des Befestigungsschlitzes | 17 | mm |
| N1 | Länge Befestigungsende | 24 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 29.4 | mm |
| kg | Gewicht | 1.58 | kg |
| Cdyn | Dynamische Tragzahl | 25.5 | kN |
| Co | Statische Tragzahl | 15.3 | kN |
| Pu | Dauerbelastungsgrenze | 0.655 | kN |
