Gehäuse S
UES 205 2S

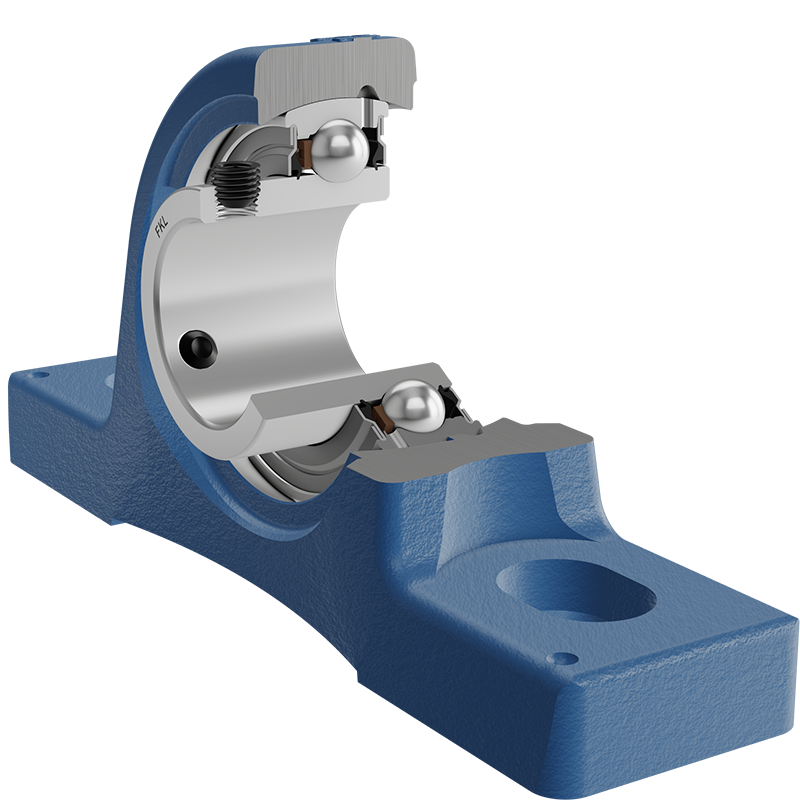

Y-Stehlagereinheiten mit Graugussgehäuse „S“
Applikation:

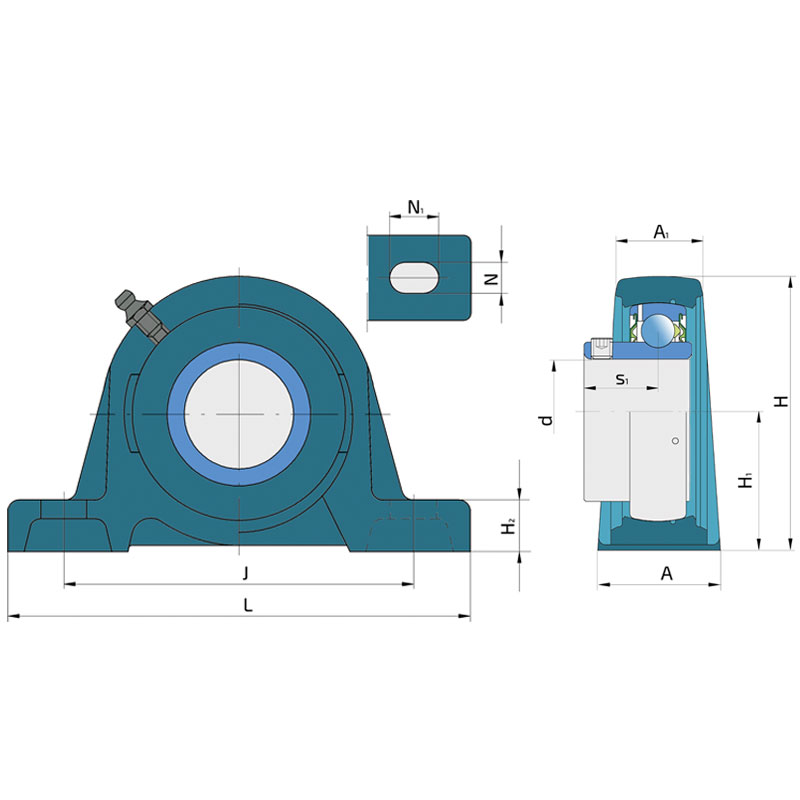

| d | Bohrungsdurchmesser | 25 | mm |
| L | Länge über alles | 140 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 38 | mm |
| A1 | Breite der Gehäuseoberseite | 24 | mm |
| H | Gehäusehöhe | 69.5 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 36.5 | mm |
| H2 | Stärke Gehäusefuß | 16 | mm |
| Jmin | Min. Abstand zwischen den Löchern | 94 | mm |
| Jmax | Max. Abstand zwischen den Löchern | 111 | mm |
| N | Höhe des Befestigungsschlitzes | 13 | mm |
| N1 | Länge Befestigungsende | 21.5 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 19.5 | mm |
| kg | Gewicht | 0.7 | kg |
| Cdyn | Dynamische Tragzahl | 14 | kN |
| Co | Statische Tragzahl | 7.8 | kN |
| Pu | Dauerbelastungsgrenze | 0.335 | kN |
