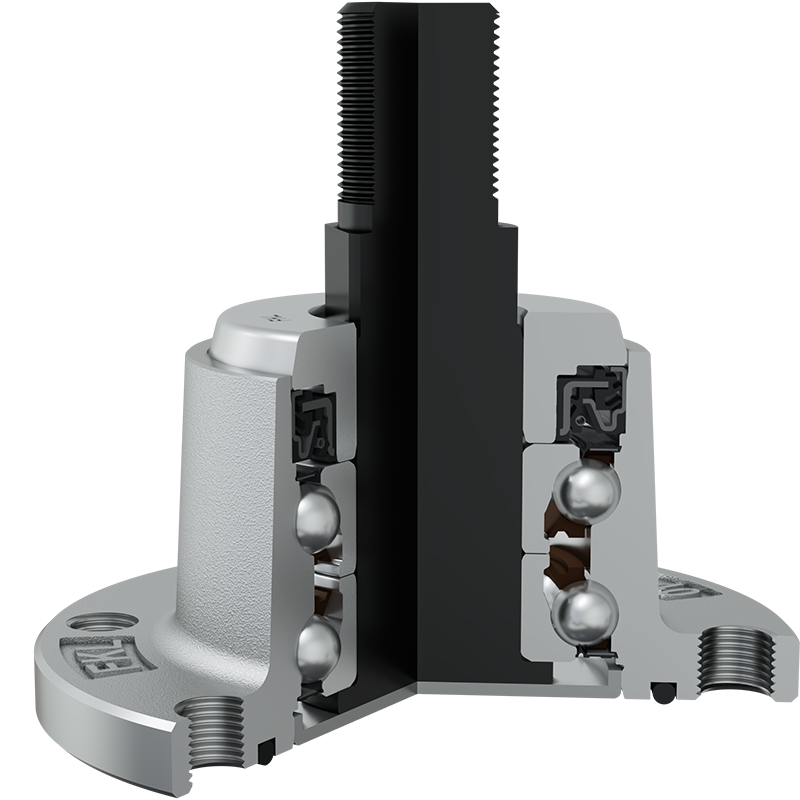

IL40
IL40-98/6T-M24
Integrierter Flansch, wartungsfreies Lager
Applikation: Scheibenegge

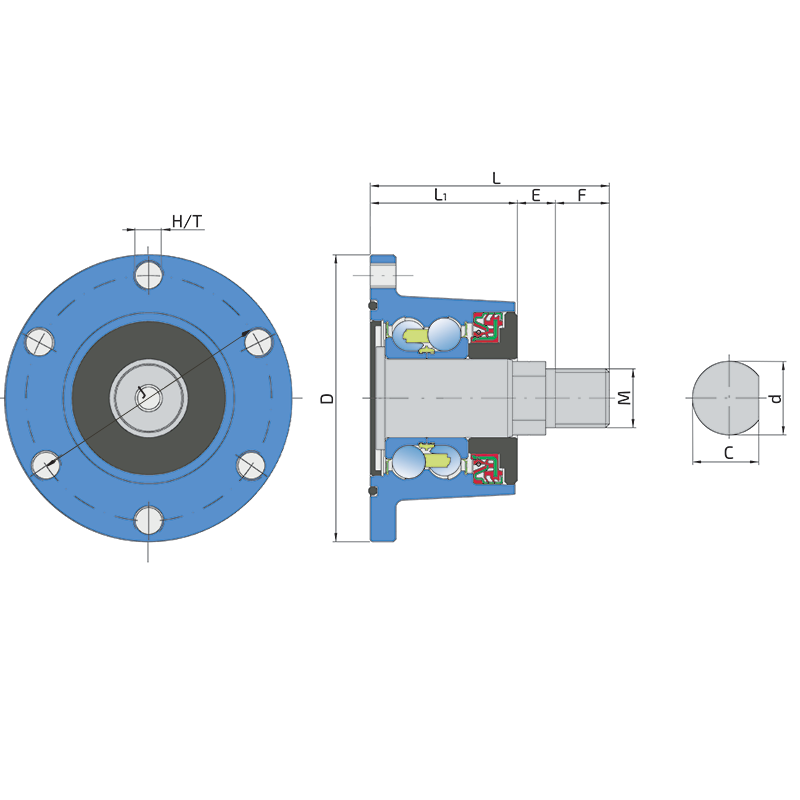

| J | Lochkreis | 98 | mm |
| D | Außendurmesser | 117 | mm |
| H/T | Loch/Gewinde | 6xM12x1.25 | mm |
| d | Bohrungsdurchmesser | 30 | mm |
| C | Lochausschnitt in D-Form | 27.5 | mm |
| M | Außengewinde | M24x2 | mm |
| L | Gesamtlänge | 106 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 17 | mm |
| F | Länge des Gewindeteils | 29 | mm |
| kg | Gewicht | 2.2 | kg |
| Cdyn | Dynamische Tragzahl | 42.9 | kN |
| Co | Statische Tragzahl | 36.3 | kN |
| Pu | Dauerbelastungsgrenze | 1.53 | kN |
