Lagereinsatz LY
LY 204 2F

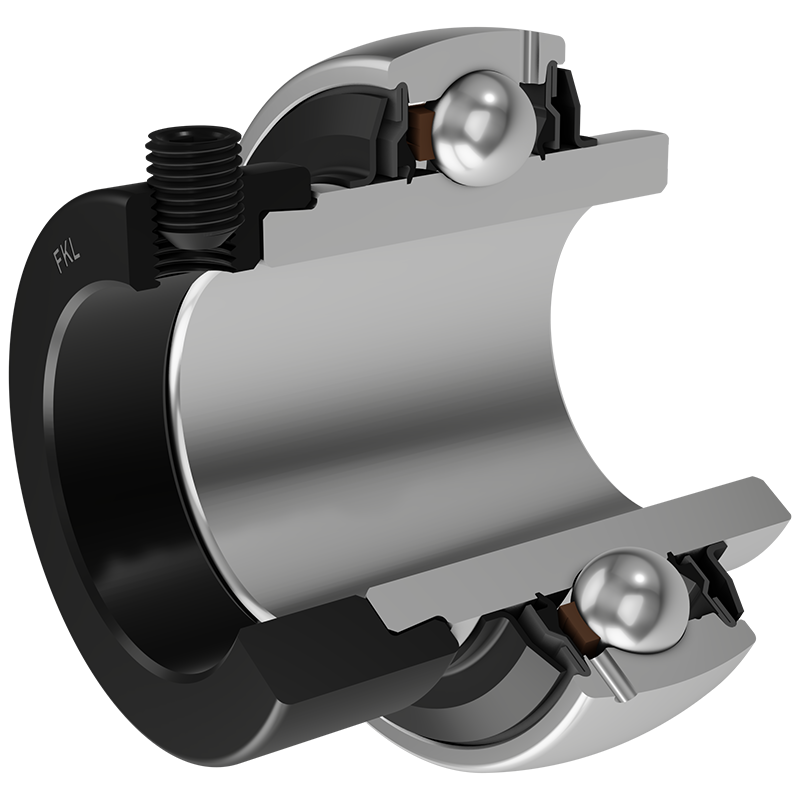

Y-Lager mit Exzenter-Klemmring
Applikation:
| d | Bohrungsdurchmesser | 20 | mm |
| D | Außendurmesser | 47 | mm |
| B | Breite Innenring | 43.7 | mm |
| C | Breite Außenring | 14 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 17.1 | mm |
| d1 | Außendurchmesser Innenring | 28.2 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 4.3 | mm |
| Gs | Stell- / Sicherungsschraube | M6x0.75 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 3 | mm |
| r1,2 | Fasenmaß des Innenrings | 0.6 | mm |
| r3,4 | Fasenmaß des Außenrings | 0.6 | mm |
| B1 | Breiter Innenring mit Sicherungsbund | 34.1 | mm |
| d2 | Außendurchmesser Innenring | 33 | mm |
| B2 | Breite Sicherungsring | 13.5 | mm |
| Cdyn | Dynamische Tragzahl | 12.7 | kN |
| Co | Statische Tragzahl | 6.55 | kN |
| Pu | Dauerbelastungsgrenze | 0.28 | kN |
| kg | Gewicht | 0.19 | kg |
