Lagereinsatz UY

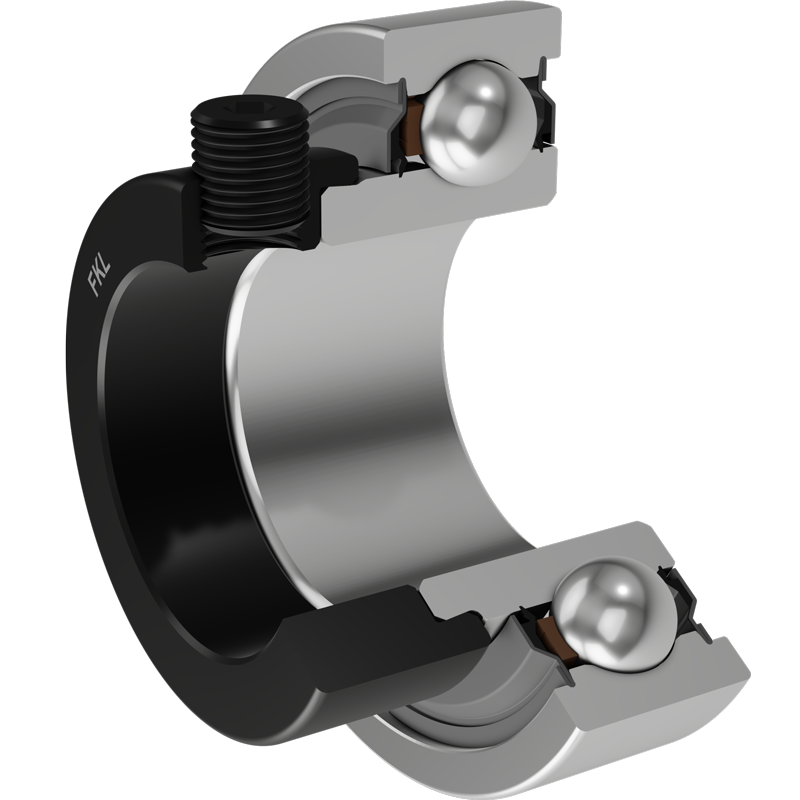

UY 212 2S.SH
Y-Lager mit Exzenter-Klemmring
Applikation:
| d | Bohrungsdurchmesser | 60 | mm |
| D | Außendurmesser | 110 | mm |
| B | Breite Innenring | 53.3 | mm |
| C | Breite Außenring | 26 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 13.5 | mm |
| d1 | Außendurchmesser Innenring | 75.5 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 7.7 | mm |
| Gs | Stell- / Sicherungsschraube | M10x2 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 5 | mm |
| r1,2 | Fasenmaß des Innenrings | 1.5 | mm |
| r3,4 | Fasenmaß des Außenrings | 2 | mm |
| B1 | Breiter Innenring mit Sicherungsbund | 37.5 | mm |
| d2 | Außendurchmesser Innenring | 84 | mm |
| B2 | Breite Sicherungsring | 22.3 | mm |
| Cdyn | Dynamische Tragzahl | 52.7 | kN |
| Co | Statische Tragzahl | 36 | kN |
| Pu | Dauerbelastungsgrenze | 1.53 | kN |
| kg | Gewicht | 1.3 | kg |
