Lagereinsatz UY

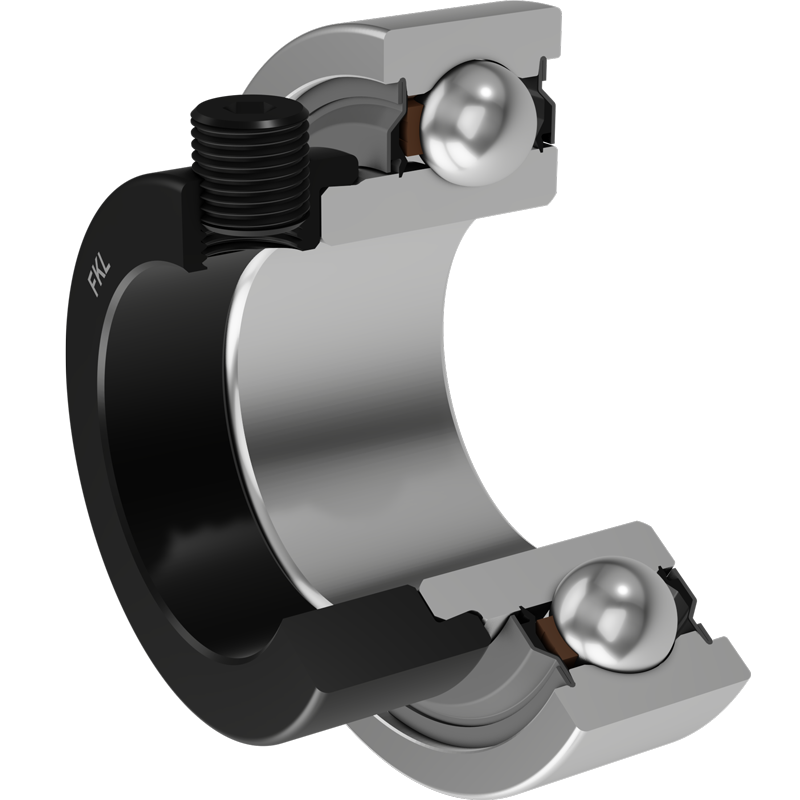

UY 210 2S.SH
Y-Lager mit Exzenter-Klemmring
Applikation:
| d | Bohrungsdurchmesser | 50 | mm |
| D | Außendurmesser | 90 | mm |
| B | Breite Innenring | 43.7 | mm |
| C | Breite Außenring | 22 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 11 | mm |
| d1 | Außendurchmesser Innenring | 62.5 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 6.4 | mm |
| Gs | Stell- / Sicherungsschraube | M10x2 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 5 | mm |
| r1,2 | Fasenmaß des Innenrings | 1 | mm |
| r3,4 | Fasenmaß des Außenrings | 1.5 | mm |
| B1 | Breiter Innenring mit Sicherungsbund | 30.2 | mm |
| d2 | Außendurchmesser Innenring | 67.6 | mm |
| B2 | Breite Sicherungsring | 18.3 | mm |
| Cdyn | Dynamische Tragzahl | 35.1 | kN |
| Co | Statische Tragzahl | 23.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.98 | kN |
| kg | Gewicht | 0.54 | kg |
