Lagereinsatz UY

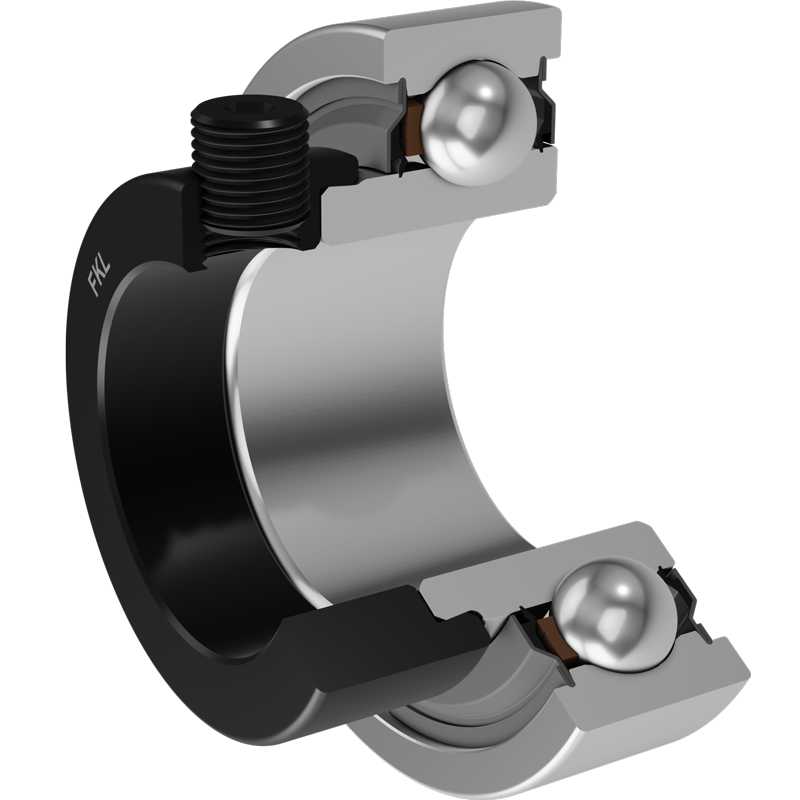

UY 206 2S.SH
Y-Lager mit Exzenter-Klemmring
Applikation:
| d | Bohrungsdurchmesser | 30 | mm |
| D | Außendurmesser | 62 | mm |
| B | Breite Innenring | 35.7 | mm |
| C | Breite Außenring | 18 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 9 | mm |
| d1 | Außendurchmesser Innenring | 39.7 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 5.1 | mm |
| Gs | Stell- / Sicherungsschraube | M8x2 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 4 | mm |
| r1,2 | Fasenmaß des Innenrings | 0.6 | mm |
| r3,4 | Fasenmaß des Außenrings | 0.6 | mm |
| B1 | Breiter Innenring mit Sicherungsbund | 23.8 | mm |
| d2 | Außendurchmesser Innenring | 44.2 | mm |
| B2 | Breite Sicherungsring | 16 | mm |
| Cdyn | Dynamische Tragzahl | 19.5 | kN |
| Co | Statische Tragzahl | 11.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.48 | kN |
| kg | Gewicht | 0.23 | kg |
