Lagereinsatz LE
LE 217 2F.SH

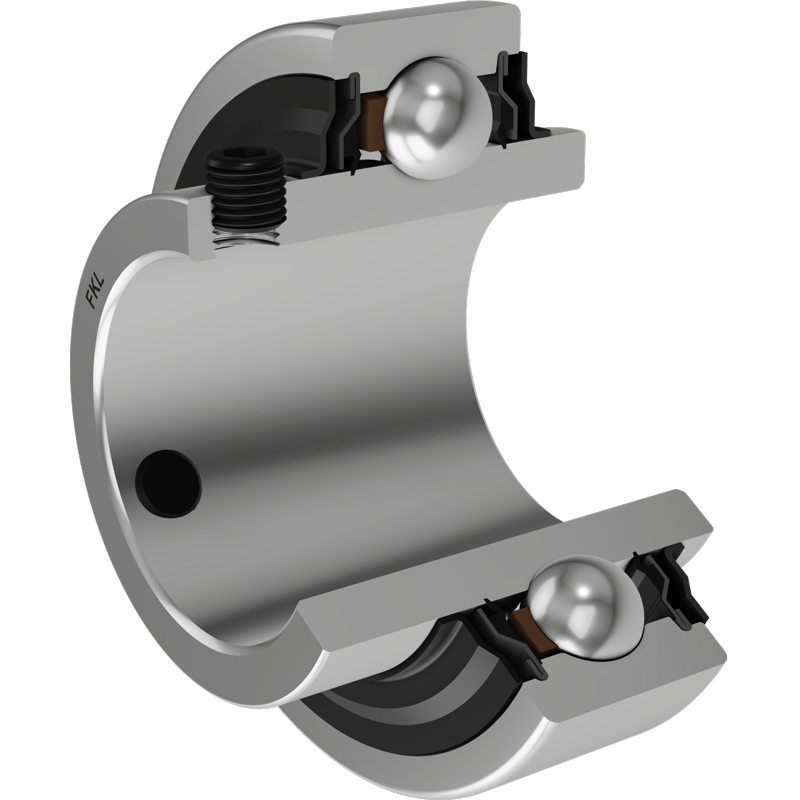

Y-Lager mit Madenschraubensicherung
Applikation:
![](img/3D_ceo/LE-217-2F.SH.png)
![](img/3D/LE-217-2F.SH.png)
d | Bohrungsdurchmesser | 85 | mm |
D | Außendurmesser | 150 | mm |
B | Breite Innenring | 81 | mm |
C | Breite Außenring | 34 | mm |
s | Abstand von der Innenringseite zur Laufbahnmitte | 30.2 | mm |
d1 | Außendurchmesser Innenring | 105 | mm |
E | Abstand Laufbahnmitte bis Schmierbohrung | 9.3 | mm |
Gs | Stell- / Sicherungsschraube | M12x1.6 | mm |
sw | Sechskantschlüsselgröße für Stellschraube | 6 | mm |
r1,2 | Fasenmaß des Innenrings | 2 | mm |
r3,4 | Fasenmaß des Außenrings | 2.5 | mm |
Cdyn | Dynamische Tragzahl | 83.2 | kN |
Co | Statische Tragzahl | 62 | kN |
Pu | Dauerbelastungsgrenze | 2.5 | kN |
kg | Gewicht | 3.3 | kg |
![](img/Drawings/LE---SH.png)
