IL25
IL25-80/5H-M16-I

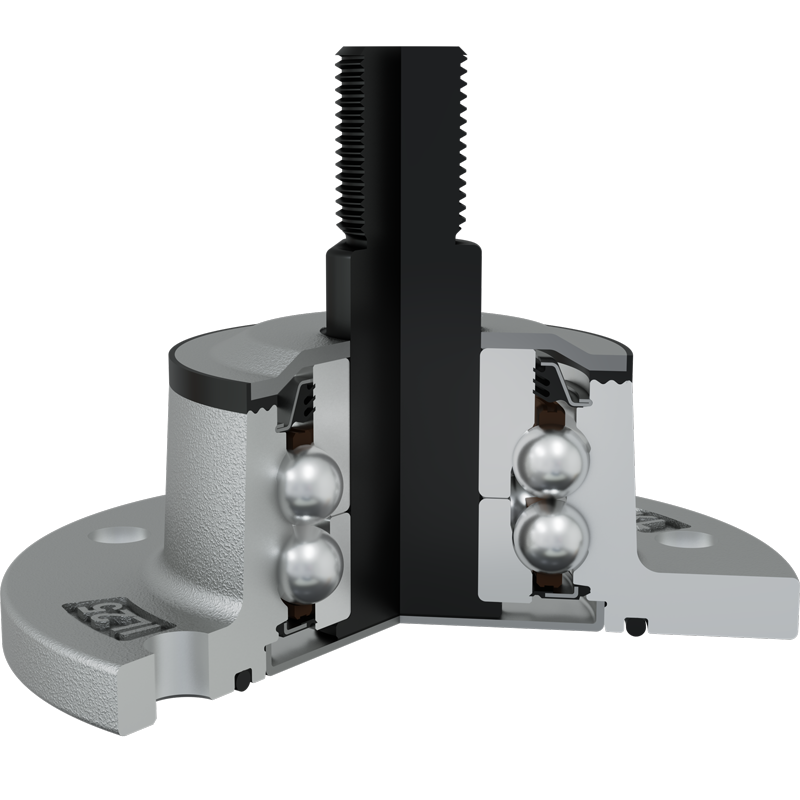

Lösung für Sämaschinen, integrierter Flansch
Applikation: Fingerhacken; Sämaschinen für die No-Till- und Strip-Till-Landwirtschaftstechnik; Scharscheiben für Sämaschinen; Markierungsscheiben für Pflüge und Sämaschinen
![](img/3D_ceo/IL25-80-5H-M16-I.png)
![](img/3D/IL25-80-5H-M16-I.png)

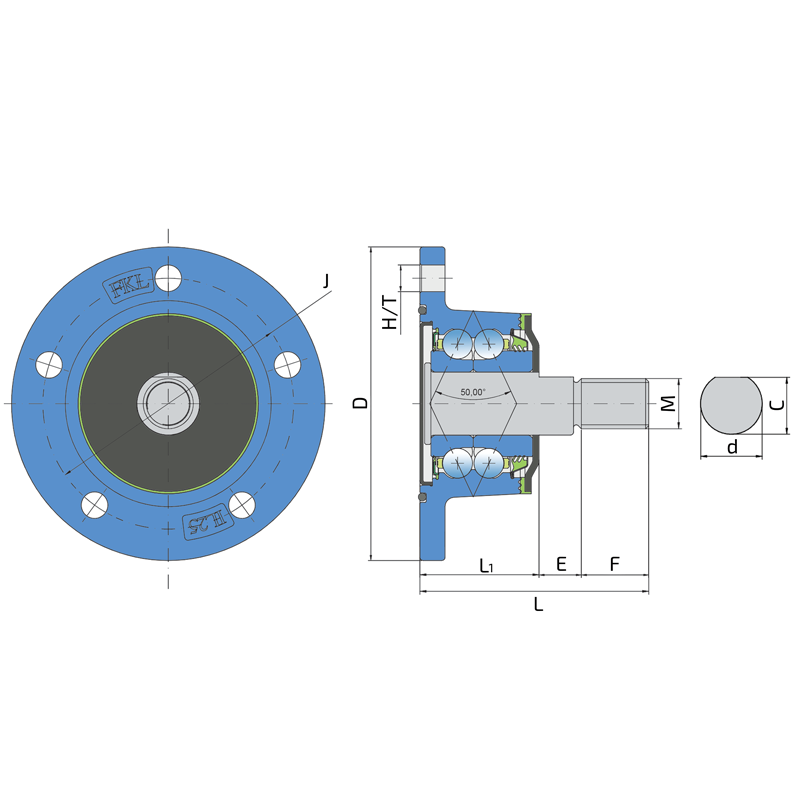

J | Lochkreis | 80 | mm |
D | Außendurmesser | 100 | mm |
H/T | Loch/Gewinde | 5x8.5 | mm |
d | Bohrungsdurchmesser | 20 | mm |
C | Lochausschnitt in D-Form | 18.5 | mm |
M | Außengewinde | M16 | mm |
L | Gesamtlänge | 73 | mm |
L1 | Gesamtflanschlänge | 38 | mm |
E | Länge der D-Formbohrung | 13.5 | mm |
F | Länge des Gewindeteils | 21.5 | mm |
kg | Gewicht | 0.92 | kg |
Cdyn | Dynamische Tragzahl | 32 | kN |
Co | Statische Tragzahl | 22 | kN |
Pu | Dauerbelastungsgrenze | 0.92 | kN |
![](img/Drawings/IL25-80-5H-M16-I.png)
