Lagereinsatz LE
LE 205 2F.SH
Y-Lager mit Madenschraubensicherung

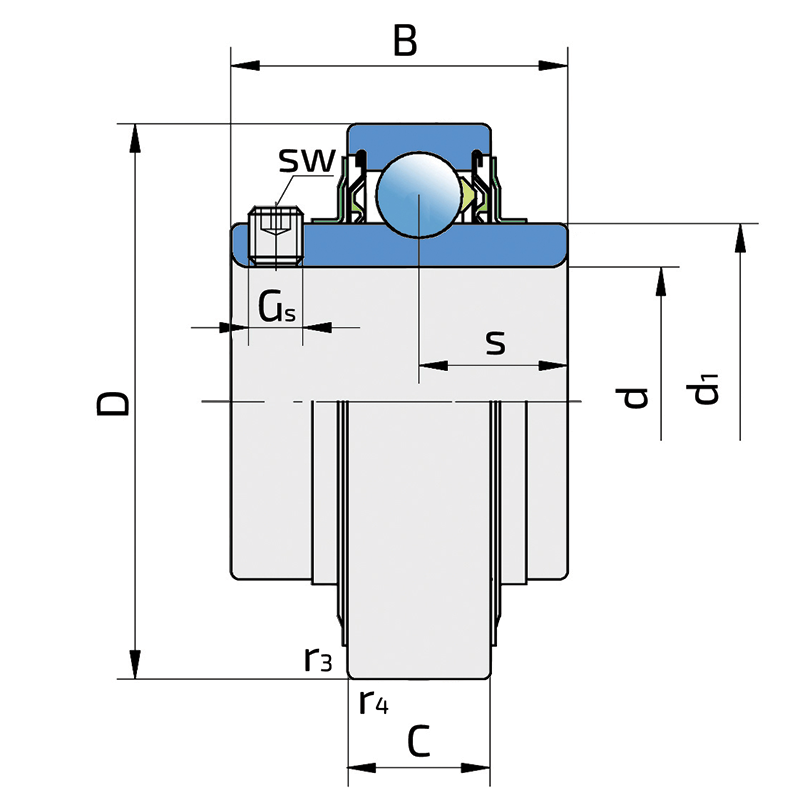

Applikation:
| d | Bohrungsdurchmesser | 25 | mm |
| D | Außendurmesser | 52 | mm |
| B | Breite Innenring | 34.1 | mm |
| C | Breite Außenring | 15 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 14.3 | mm |
| d1 | Außendurchmesser Innenring | 33.6 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 4.3 | mm |
| Gs | Stell- / Sicherungsschraube | M6x0.76 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 3 | mm |
| r1,2 | Fasenmaß des Innenrings | 0.6 | mm |
| r3,4 | Fasenmaß des Außenrings | 0.6 | mm |
| Cdyn | Dynamische Tragzahl | 14 | kN |
| Co | Statische Tragzahl | 7.8 | kN |
| Pu | Dauerbelastungsgrenze | 0.335 | kN |
| kg | Gewicht | 0.17 | kg |
