Lagereinsatz LE

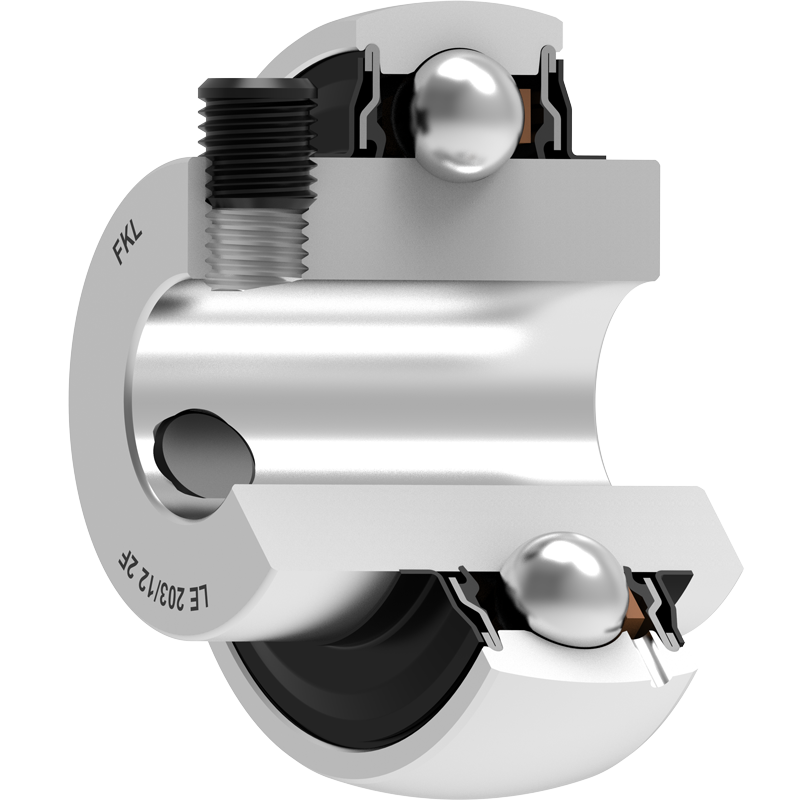

LE 203/12 2F
Y-Lager mit Madenschraubensicherung
Applikation:
| d | Bohrungsdurchmesser | 12 | mm |
| D | Außendurmesser | 40 | mm |
| B | Breite Innenring | 27.4 | mm |
| C | Breite Außenring | 12 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 11.5 | mm |
| d1 | Außendurchmesser Innenring | 24.2 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 3.6 | mm |
| Gs | Stell- / Sicherungsschraube | M6x0.75 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 3 | mm |
| r1,2 | Fasenmaß des Innenrings | 0.3 | mm |
| r3,4 | Fasenmaß des Außenrings | 0.6 | mm |
| Cdyn | Dynamische Tragzahl | 9.56 | kN |
| Co | Statische Tragzahl | 4.75 | kN |
| Pu | Dauerbelastungsgrenze | 0.2 | kN |
| kg | Gewicht | 0.11 | kg |
