Lagereinsatz UE

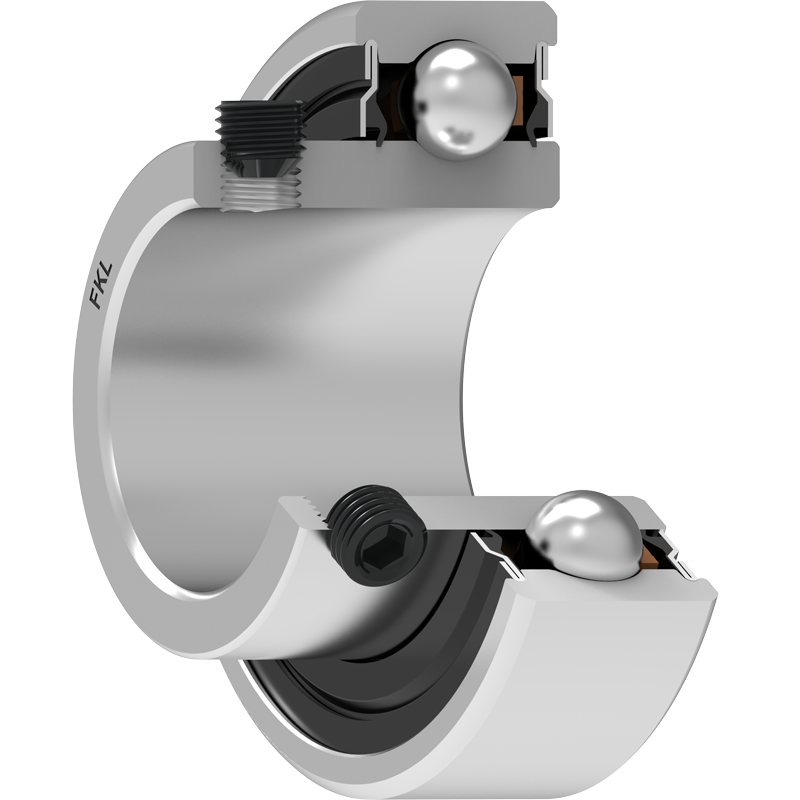

UE 209 2S.SH
Y-Lager mit Madenschraubensicherung
Applikation: Universelle Anwendung
| d | Bohrungsdurchmesser | 45 | mm |
| D | Außendurmesser | 85 | mm |
| B | Breite Innenring | 37 | mm |
| C | Breite Außenring | 22 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 11.2 | mm |
| d1 | Außendurchmesser Innenring | 56.6 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 6.1 | mm |
| Gs | Stell- / Sicherungsschraube | M8x2 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 4 | mm |
| r1,2 | Fasenmaß des Innenrings | 1 | mm |
| r3,4 | Fasenmaß des Außenrings | 1.5 | mm |
| Cdyn | Dynamische Tragzahl | 33.2 | kN |
| Co | Statische Tragzahl | 21.6 | kN |
| Pu | Dauerbelastungsgrenze | 0.915 | kN |
| kg | Gewicht | 0.48 | kg |
