Lagereinsatz UE

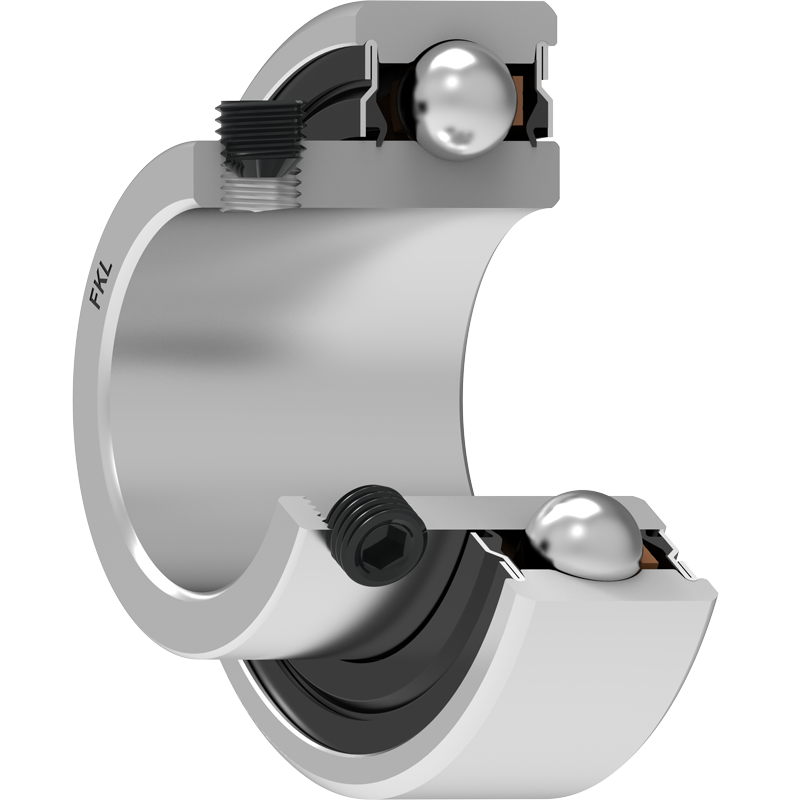

UE 207 2S.SH
Y-Lager mit Madenschraubensicherung
Applikation: Universelle Anwendung
| d | Bohrungsdurchmesser | 35 | mm |
| D | Außendurmesser | 72 | mm |
| B | Breite Innenring | 33 | mm |
| C | Breite Außenring | 19 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 9.7 | mm |
| d1 | Außendurchmesser Innenring | 46.1 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 5.6 | mm |
| Gs | Stell- / Sicherungsschraube | M6x0.76 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 3 | mm |
| r1,2 | Fasenmaß des Innenrings | 1 | mm |
| r3,4 | Fasenmaß des Außenrings | 1 | mm |
| Cdyn | Dynamische Tragzahl | 25.5 | kN |
| Co | Statische Tragzahl | 15.3 | kN |
| Pu | Dauerbelastungsgrenze | 0.655 | kN |
| kg | Gewicht | 0.31 | kg |
