IL20

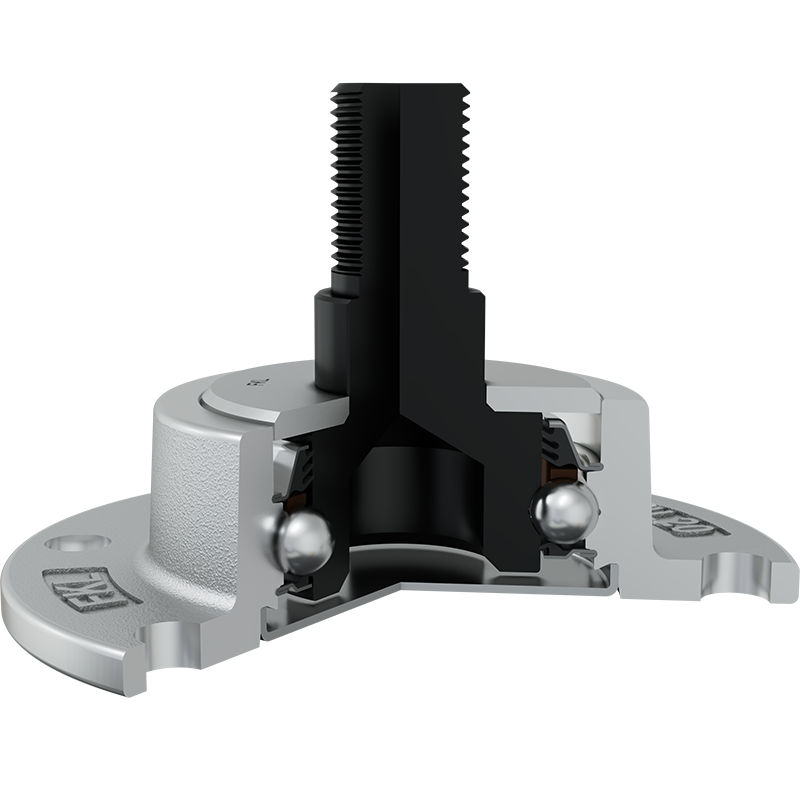

IL20-80/6H-M16
Lösung für Sämaschinen, integrierter Flansch
Applikation: Sämaschine

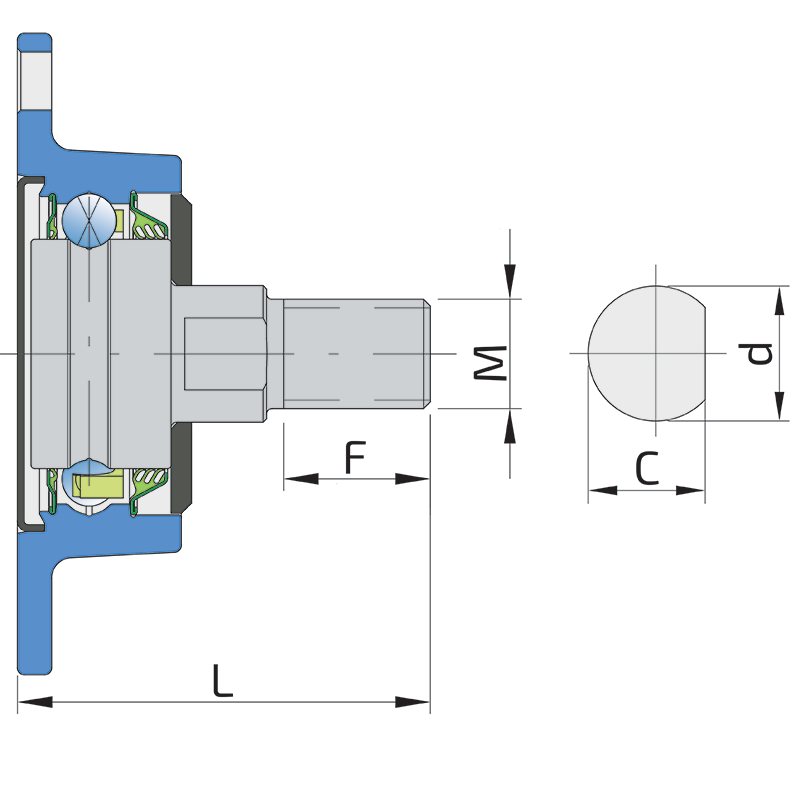

| J | Lochkreis | 80 | mm |
| D | Außendurmesser | 94 | mm |
| H/T | Loch/Gewinde | 6x8.5 | mm |
| d | Bohrungsdurchmesser | 20 | mm |
| M | Außengewinde | M16 | mm |
| C | Lochausschnitt in D-Form | 18.5 | mm |
| L | Gesamtlänge | 60.5 | mm |
| L1 | Gesamtflanschlänge | 25.5 | mm |
| E | Länge der D-Formbohrung | 13.5 | mm |
| F | Länge des Gewindeteils | 21.5 | mm |
| kg | Gewicht | 0.59 | kg |
| Cdyn | Dynamische Tragzahl | 22 | kN |
| Co | Statische Tragzahl | 15.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.64 | kN |
