IL50S
IL50S-110/4T-2xM16-40

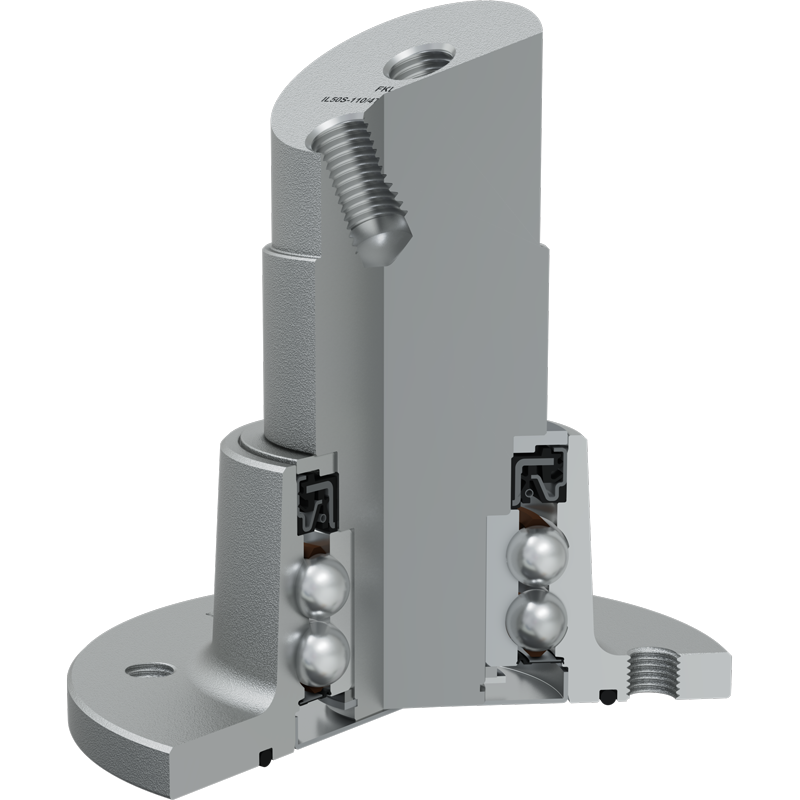

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

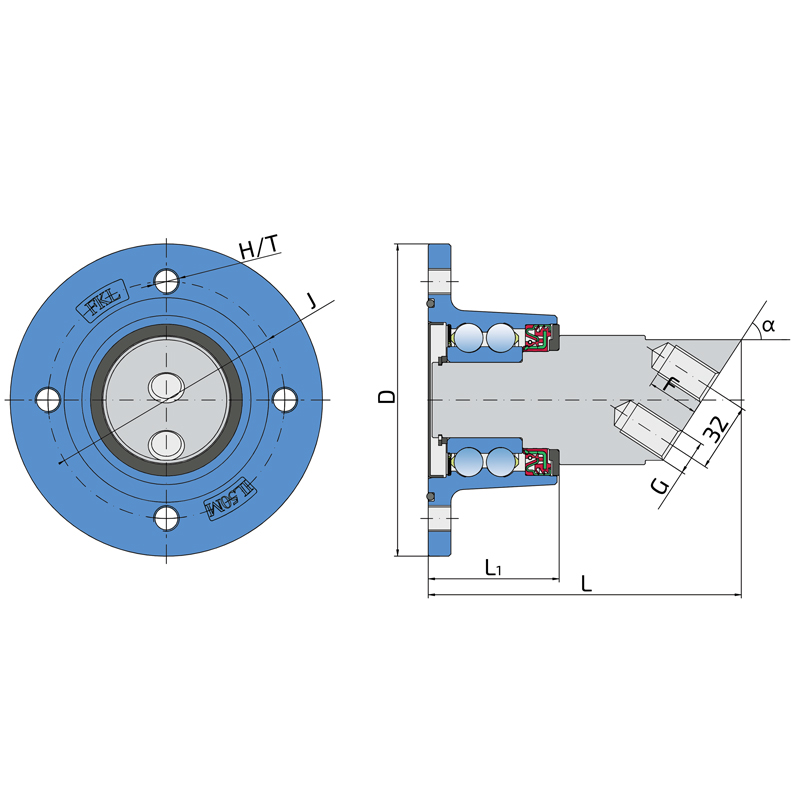

| J | Lochkreis | 110 | mm |
| D | Außendurmesser | 145 | mm |
| H/T | Loch/Gewinde | 4xM12x1.25 | mm |
| G | Innengewinde | M16x2 | mm |
| L | Gesamtlänge | 145.4 | mm |
| L1 | Gesamtflanschlänge | 61 | mm |
| F | Länge des Gewindeteils | 24 | mm |
| α | Kontaktwinkel | 57 | ° |
| kg | Gewicht | 3.973 | kg |
| Cdyn | Dynamische Tragzahl | 48.76 | kN |
| Co | Statische Tragzahl | 35.3 | kN |
| Pu | Dauerbelastungsgrenze | 1.483 | kN |
