IL40
IL40-98/4T-M24x2-44

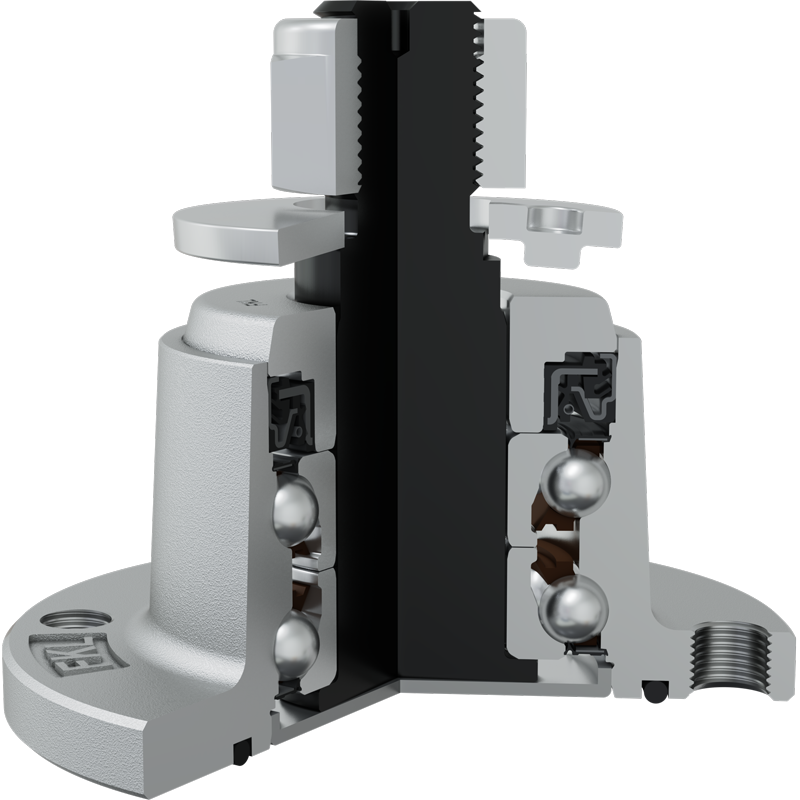

Integrierter Flansch, wartungsfreies Lager
Applikation: Scheibenegge

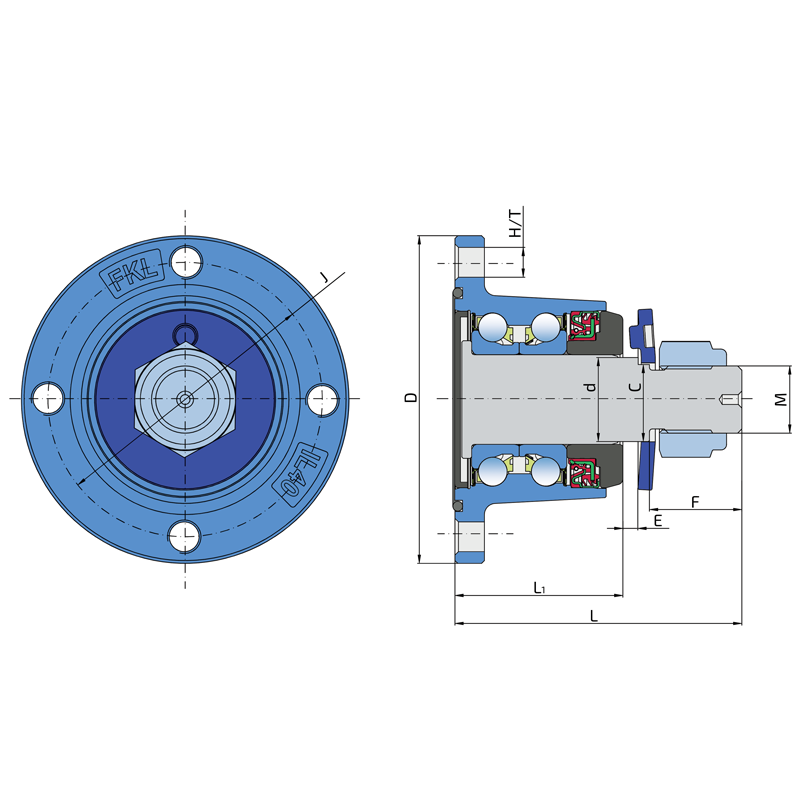

| J | Lochkreis | 98 | mm |
| D | Außendurmesser | 117 | mm |
| H/T | Loch/Gewinde | 4xM12x1.25 | mm |
| d | Bohrungsdurchmesser | 30 | mm |
| C | Lochausschnitt in D-Form | 27.5 | mm |
| M | Außengewinde | M24x2 | mm |
| L | Gesamtlänge | 106 | mm |
| L1 | Gesamtflanschlänge | 60 | mm |
| E | Länge der D-Formbohrung | 10 | mm |
| F | Länge des Gewindeteils | 33 | mm |
| kg | Gewicht | 2.378 | kg |
| Cdyn | Dynamische Tragzahl | 42.9 | kN |
| Co | Statische Tragzahl | 36.3 | kN |
| Pu | Dauerbelastungsgrenze | 1.525 | kN |
