IL50
IL50-98/4T-M30x2-164

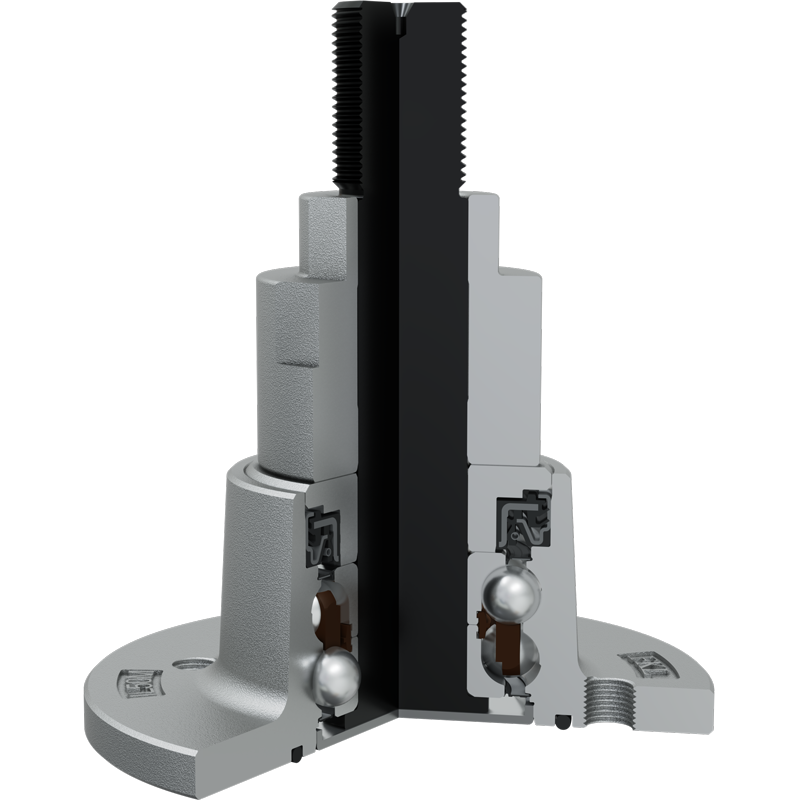

Integrierter Flansch, wartungsfreies Lager für unabhängige Scheiben
Applikation: Scheibenegge

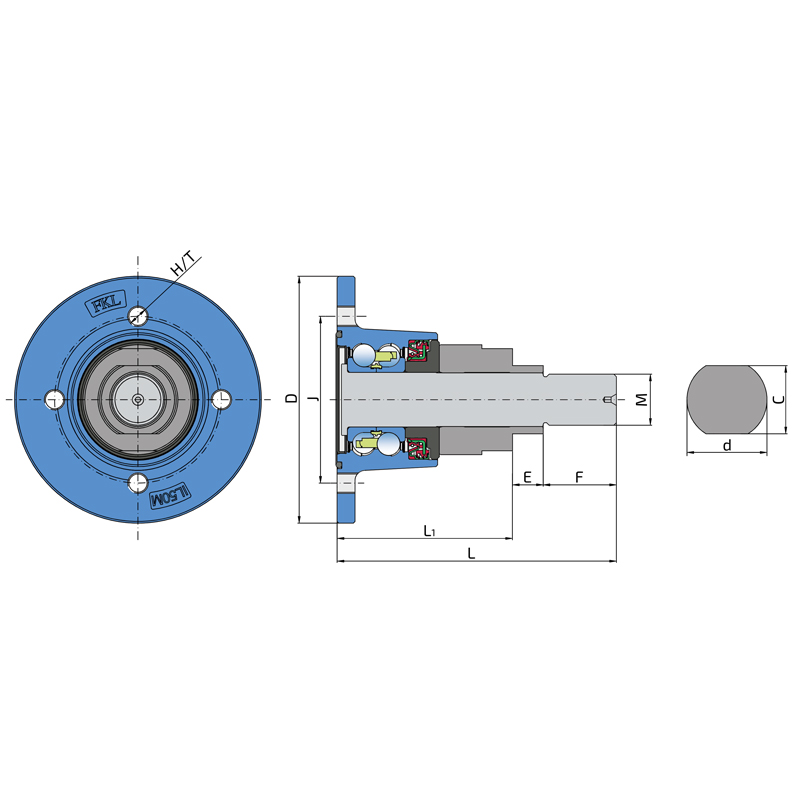

| J | Lochkreis | 98 | mm |
| D | Außendurmesser | 145 | mm |
| H/T | Loch/Gewinde | 4xM12x1.25 | mm |
| d | Einbaudurchmesser der Welle | 45 | mm |
| C | Lochausschnitt in D-Form | 40 | mm |
| M | Außengewinde | M30x2 | mm |
| L | Gesamtlänge | 164 | mm |
| L1 | Gesamtflanschlänge | 103 | mm |
| E | Länge der D-Formbohrung | 18 | mm |
| F | Länge des Gewindeteils | 43 | mm |
| kg | Gewicht | 4.367 | kg |
| Cdyn | Dynamische Tragzahl | 60 | kN |
| Co | Statische Tragzahl | 45.8 | kN |
| Pu | Dauerbelastungsgrenze | 1.924 | kN |
