Gehäuse S
LESN 210 2TB

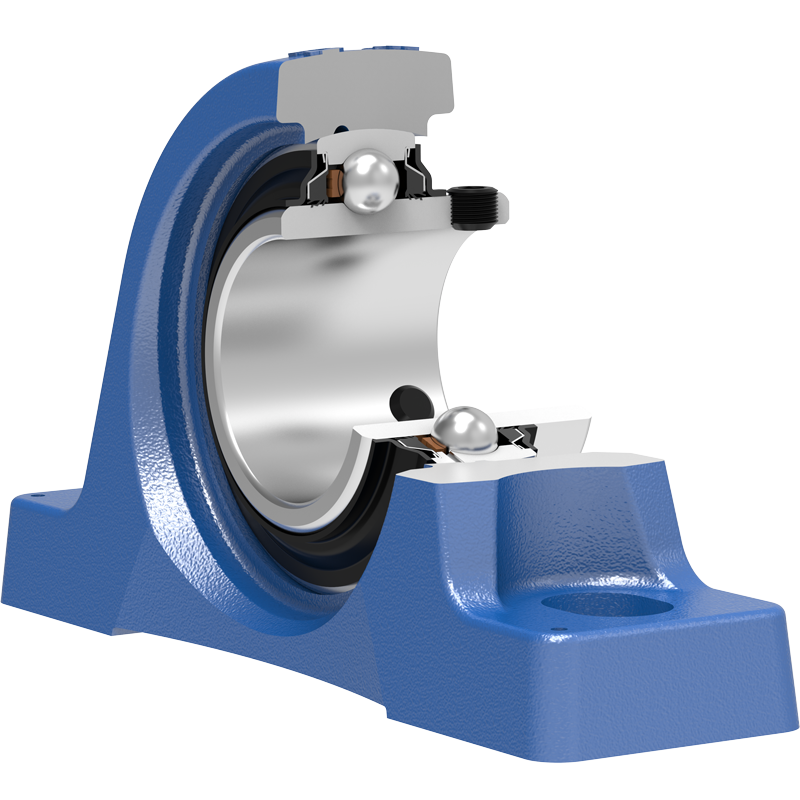

Y-Stehlagereinheiten mit Graugussgehäuse „S“
Applikation:

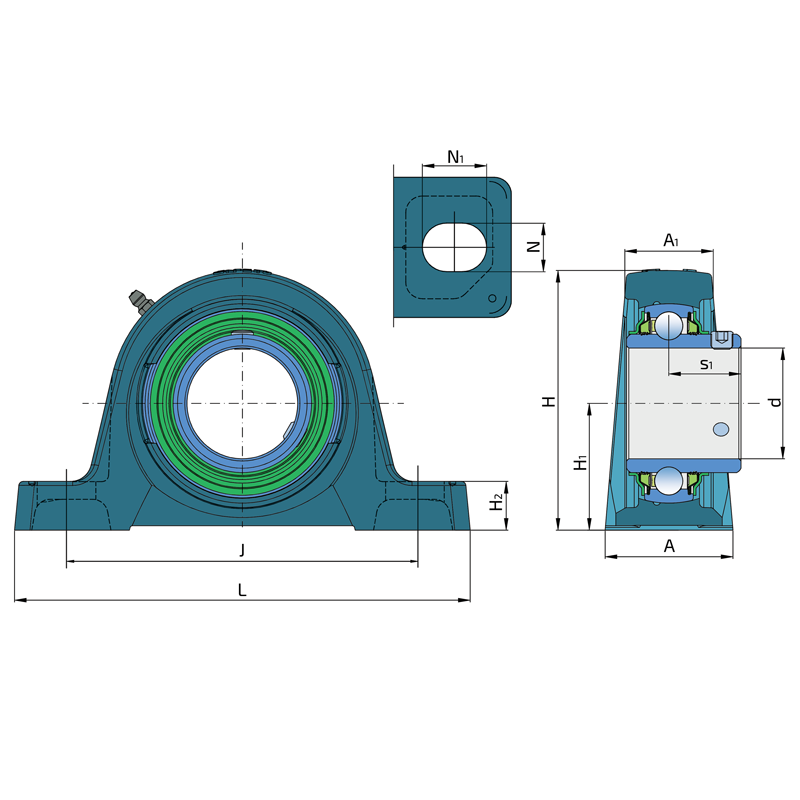

| d | Bohrungsdurchmesser | 50 | mm |
| L | Länge über alles | 206 | mm |
| A | Breite der Kontaktfläche des Gehäuses | 58 | mm |
| A1 | Breite der Gehäuseoberseite | 38 | mm |
| H | Gehäusehöhe | 113.2 | mm |
| H1 | Abstand von der Kontaktfläche zur Lagerachse | 57.2 | mm |
| H2 | Stärke Gehäusefuß | 22 | mm |
| Jmin | Min. Abstand zwischen den Löchern | 151 | mm |
| Jmax | Max. Abstand zwischen den Löchern | 164 | mm |
| N | Höhe des Befestigungsschlitzes | 20 | mm |
| N1 | Länge Befestigungsende | 26.5 | mm |
| s1 | Abstand von der Arretierung zur Laufbahnmitte | 32.6 | mm |
| kg | Gewicht | 2.74 | kg |
| Cdyn | Dynamische Tragzahl | 35.1 | kN |
| Co | Statische Tragzahl | 23.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.98 | kN |
