Gehäuse N
LEN 209 2T

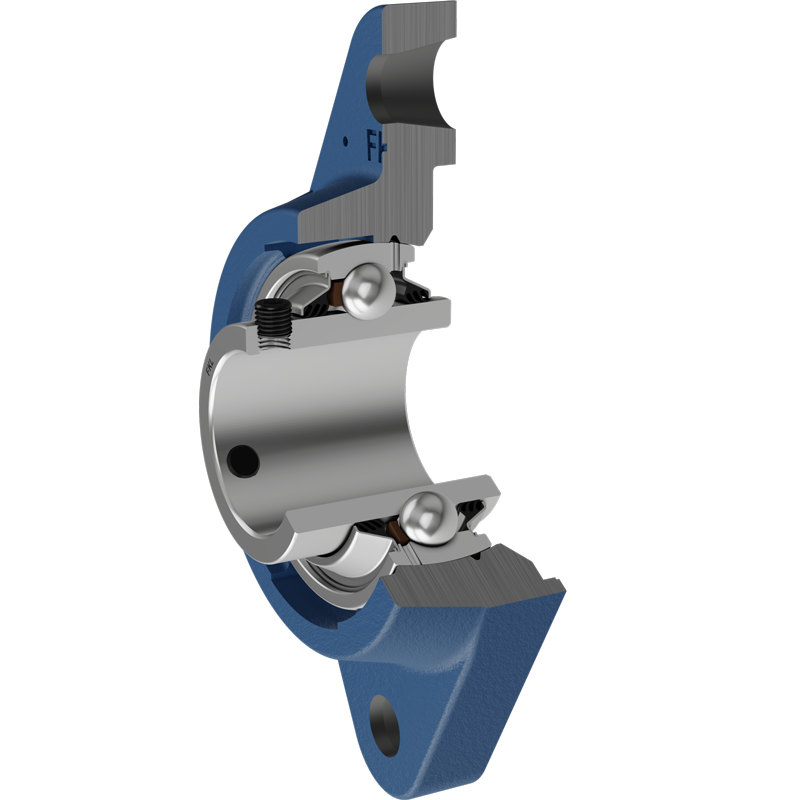

Y-Flanschlagereinheiten mit ovalem Graugussgehäuse "N"
Applikation:
![](img/3D_ceo/LEN-209-2T.png)
![](img/3D/LEN-209-2T.png)

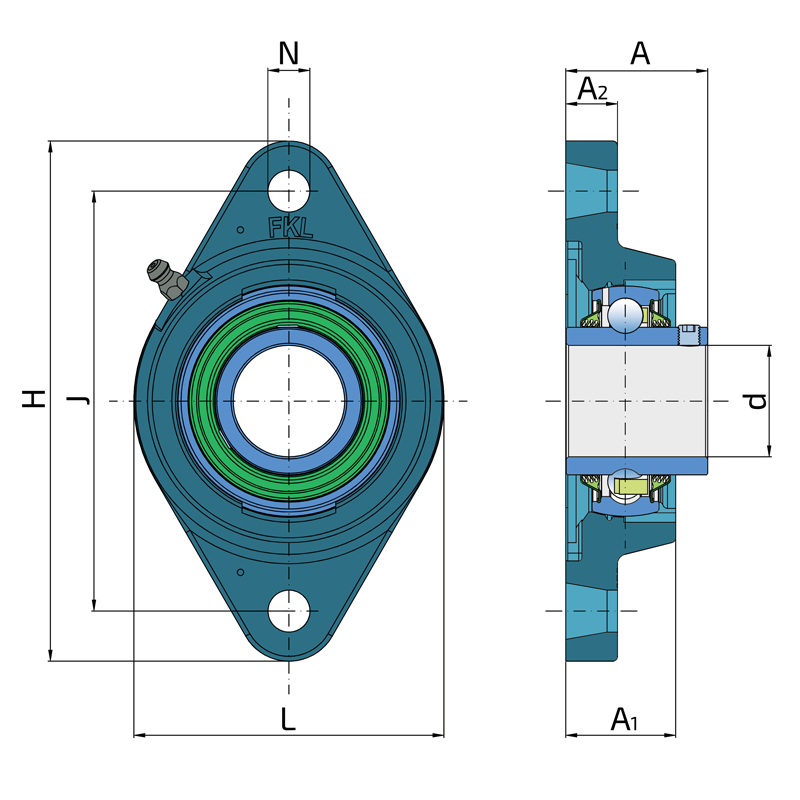

d | Bohrungsdurchmesser | 45 | mm |
L | Gesamtbreite | 108 | mm |
A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 52.2 | mm |
A1 | Gesamtgehäusebreite | 38 | mm |
A2 | Dicke des Gehäuseflansches | 18 | mm |
H | Gehäusehöhe | 188 | mm |
J | Abstand zwischen den Löchern | 148 | mm |
N | Durchmesser des Befestigungsschlitzes | 19 | mm |
kg | Gewicht | 1.84 | kg |
Cdyn | Dynamische Tragzahl | 33.2 | kN |
Co | Statische Tragzahl | 21.6 | kN |
Pu | Dauerbelastungsgrenze | 0.915 | kN |
![](img/Drawings/LEN-209-2T.png)
