Gehäuse G

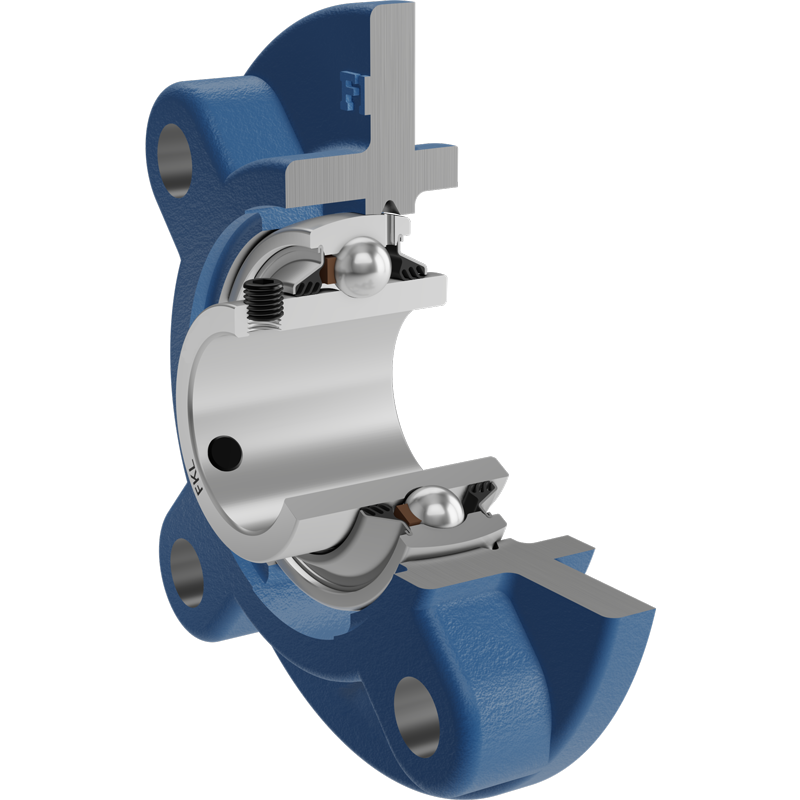

LEG 209 2T
Y-Flanschlagereinheiten mit rundem Graugussgehäuse „G“
Applikation:
| d | Bohrungsdurchmesser | 45 | mm |
| Da | Zentrierdurchmesser | 105 | mm |
| L | Gesamtbreite | 160 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 40.2 | mm |
| A1 | Gesamtgehäusebreite | 38 | mm |
| A2 | Dicke des Gehäuseflansches | 14 | mm |
| A3 | Zentrierdurchmesser Höhe | 12 | mm |
| J | Lochkreis | 132 | mm |
| J1 | Abstand zwischen den Löchern | 93.3 | mm |
| N | Durchmesser des Befestigungsschlitzes | 16 | mm |
| kg | Gewicht | 2.64 | kg |
| Cdyn | Dynamische Tragzahl | 33.2 | kN |
| Co | Statische Tragzahl | 21.6 | kN |
| Pu | Dauerbelastungsgrenze | 0.915 | kN |
