Gehäuse G
LEG 206 2T

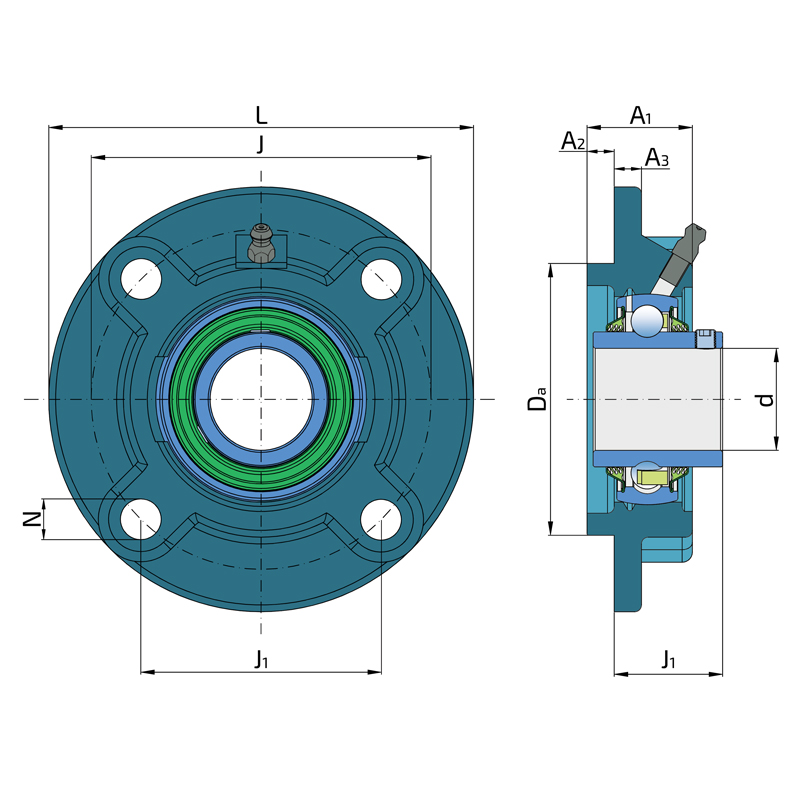

Y-Flanschlagereinheiten mit rundem Graugussgehäuse „G“
Applikation:
| d | Bohrungsdurchmesser | 30 | mm |
| Da | Zentrierdurchmesser | 80 | mm |
| L | Gesamtbreite | 125 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 32.2 | mm |
| A1 | Gesamtgehäusebreite | 31 | mm |
| A2 | Dicke des Gehäuseflansches | 8 | mm |
| A3 | Zentrierdurchmesser Höhe | 8 | mm |
| J | Lochkreis | 100 | mm |
| J1 | Abstand zwischen den Löchern | 70.7 | mm |
| N | Durchmesser des Befestigungsschlitzes | 12 | mm |
| kg | Gewicht | 1.4 | kg |
| Cdyn | Dynamische Tragzahl | 19.5 | kN |
| Co | Statische Tragzahl | 11.2 | kN |
| Pu | Dauerbelastungsgrenze | 0.475 | kN |
