Gehäuse G
LEG 205 2T

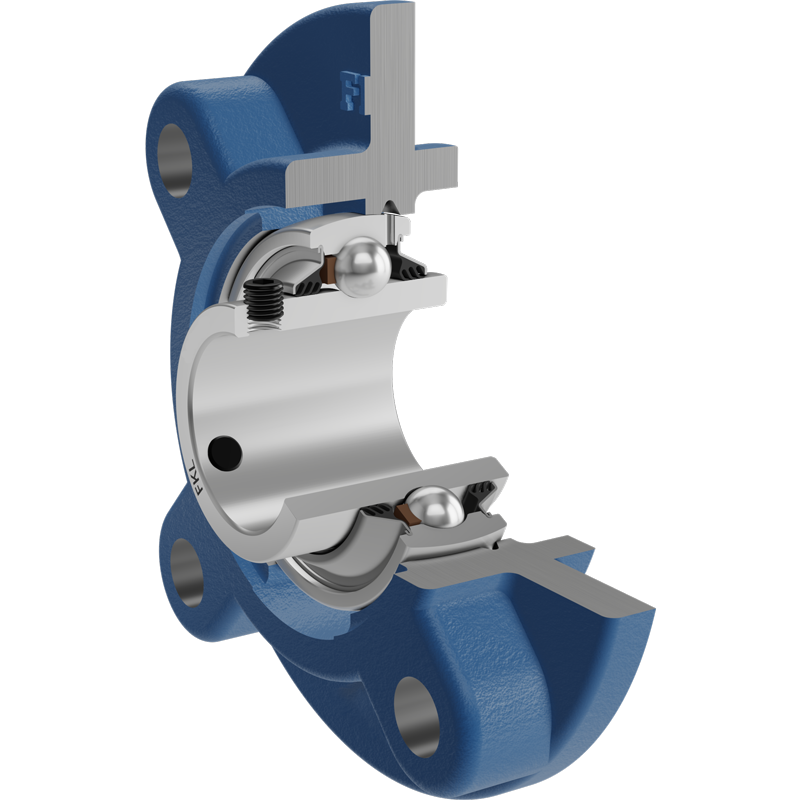

Y-Flanschlagereinheiten mit rundem Graugussgehäuse „G“
Applikation:

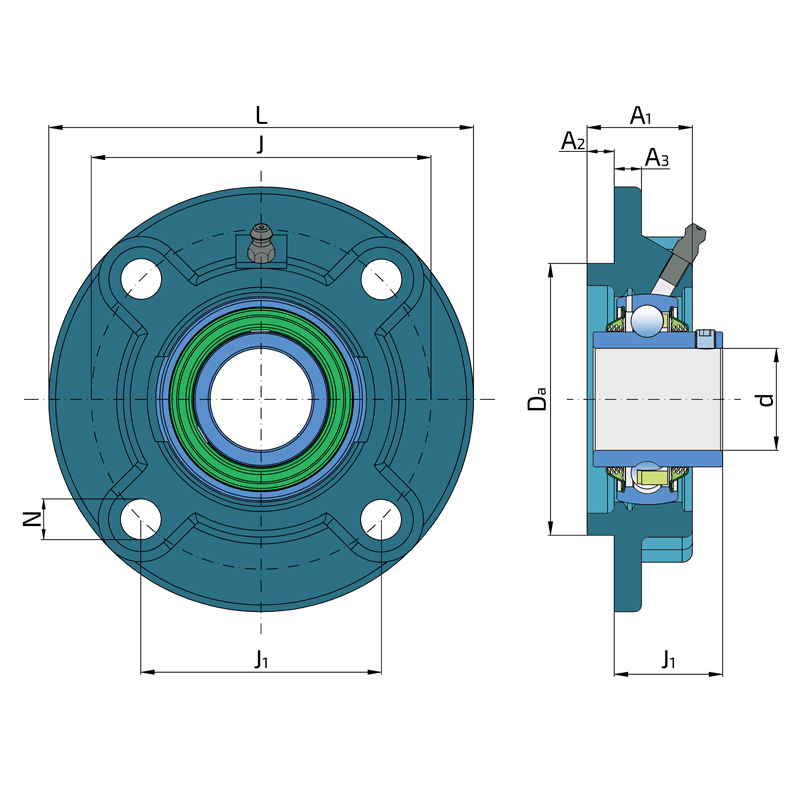

| d | Bohrungsdurchmesser | 25 | mm |
| Da | Zentrierdurchmesser | 70 | mm |
| L | Gesamtbreite | 115 | mm |
| A | Abstand vom Gehäuseflansch bis zur Stirnseite des Innenrings des Lagers | 29.5 | mm |
| A1 | Gesamtgehäusebreite | 27 | mm |
| A2 | Dicke des Gehäuseflansches | 7 | mm |
| A3 | Zentrierdurchmesser Höhe | 6 | mm |
| J | Lochkreis | 90 | mm |
| J1 | Abstand zwischen den Löchern | 63.6 | mm |
| N | Durchmesser des Befestigungsschlitzes | 12 | mm |
| kg | Gewicht | 0.98 | kg |
| Cdyn | Dynamische Tragzahl | 14 | kN |
| Co | Statische Tragzahl | 7.8 | kN |
| Pu | Dauerbelastungsgrenze | 0.335 | kN |
