IL50A
IL50A-120/4H-M24-95

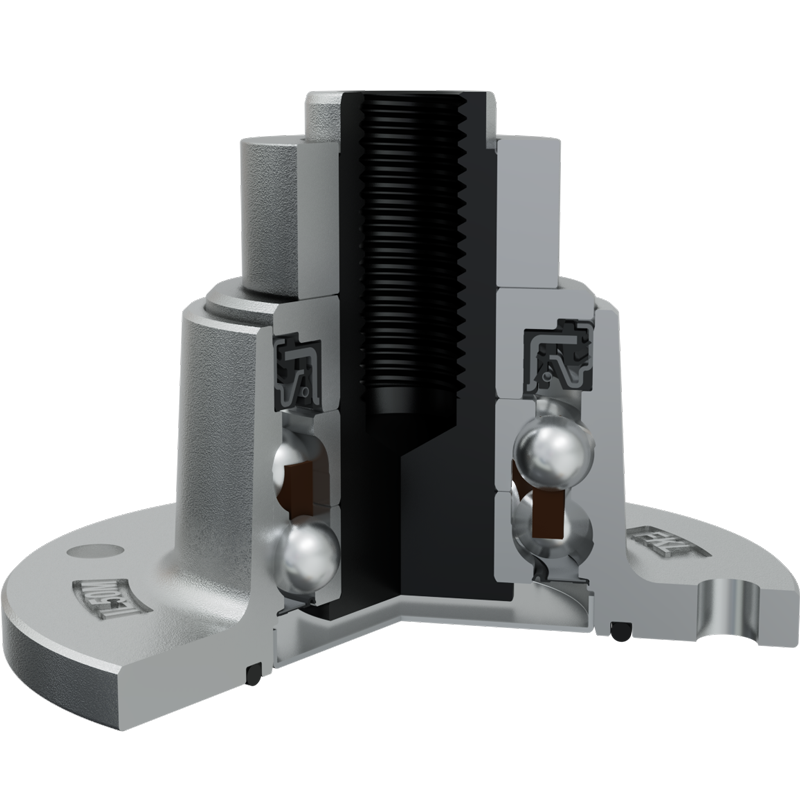

Double row ball bearing with split inner ring
Applikation: Disc element, disc array, arms/discs/bearing
![](img/3D_ceo/IL50A-120-4H-M24-95.png)
![](img/3D/IL50A-120-4H-M24-95.png)

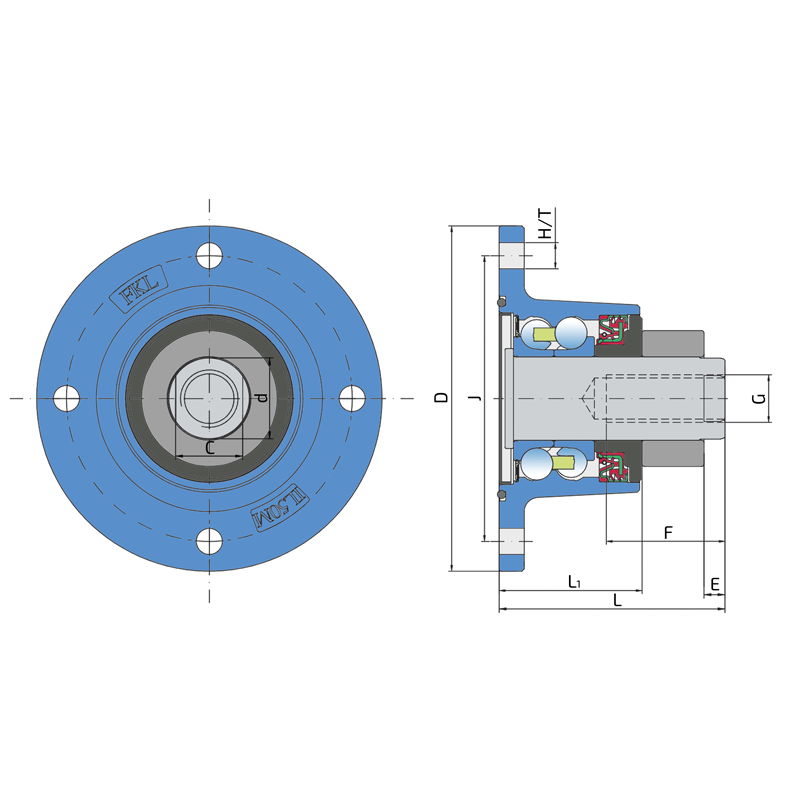

J | Lochkreis | 120 | mm |
D | Außendurmesser | 145 | mm |
H/T | Loch/Gewinde | 4x11 | mm |
d | Bohrungsdurchmesser | 34 | mm |
C | Lochausschnitt in D-Form | 28 | mm |
G | Innengewinde | M24 | mm |
L | Gesamtlänge | 95 | mm |
L1 | Gesamtflanschlänge | 60 | mm |
E | Länge der D-Formbohrung | 9 | mm |
F | Länge des Gewindeteils | 50 | mm |
kg | Gewicht | 3.147 | kg |
Cdyn | Dynamische Tragzahl | 60 | kN |
Co | Statische Tragzahl | 45.8 | kN |
Pu | Dauerbelastungsgrenze | 1.924 | kN |
![](img/Drawings/IL50A-120-4H-M24-95.png)
