Lagereinsatz LY

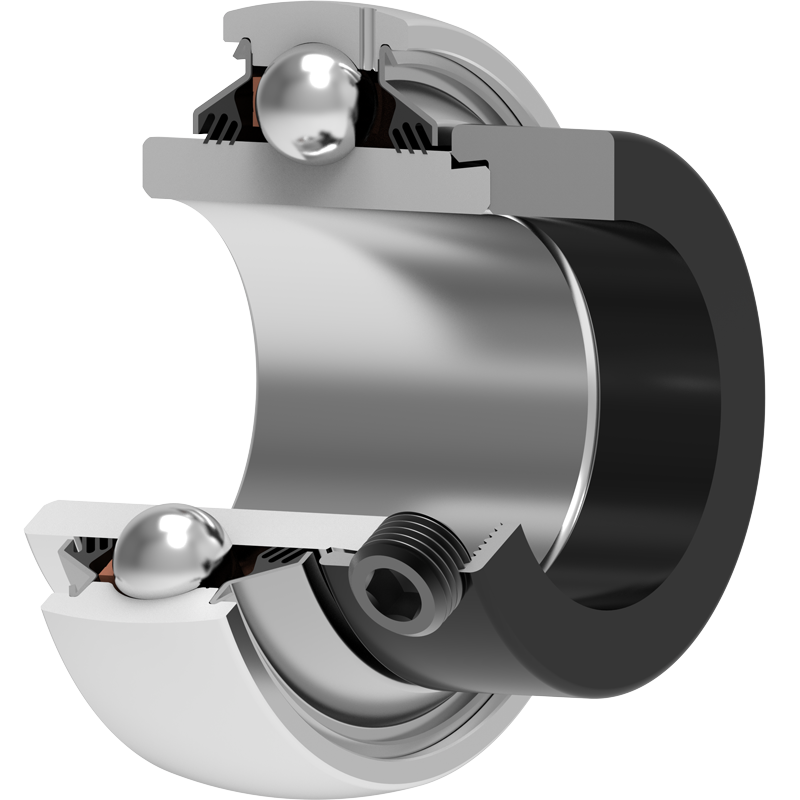

LY 208 2T
Y-Lager mit Exzenter-Klemmring
Applikation:
| d | Bohrungsdurchmesser | 40 | mm |
| D | Außendurmesser | 80 | mm |
| B | Breite Innenring | 56.3 | mm |
| C | Breite Außenring | 22 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 21.4 | mm |
| d1 | Außendurchmesser Innenring | 56.6 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 6.1 | mm |
| Gs | Stell- / Sicherungsschraube | M10x1 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 5 | mm |
| r1,2 | Fasenmaß des Innenrings | 1 | mm |
| r3,4 | Fasenmaß des Außenrings | 1.5 | mm |
| B1 | Breiter Innenring mit Sicherungsbund | 42.8 | mm |
| d2 | Außendurchmesser Innenring | 63.6 | mm |
| B2 | Breite Sicherungsring | 18.3 | mm |
| Cdyn | Dynamische Tragzahl | 30.7 | kN |
| Co | Statische Tragzahl | 19 | kN |
| Pu | Dauerbelastungsgrenze | 0.8 | kN |
| kg | Gewicht | 0.8 | kg |
