Lagereinsatz LY
LY 207 2T

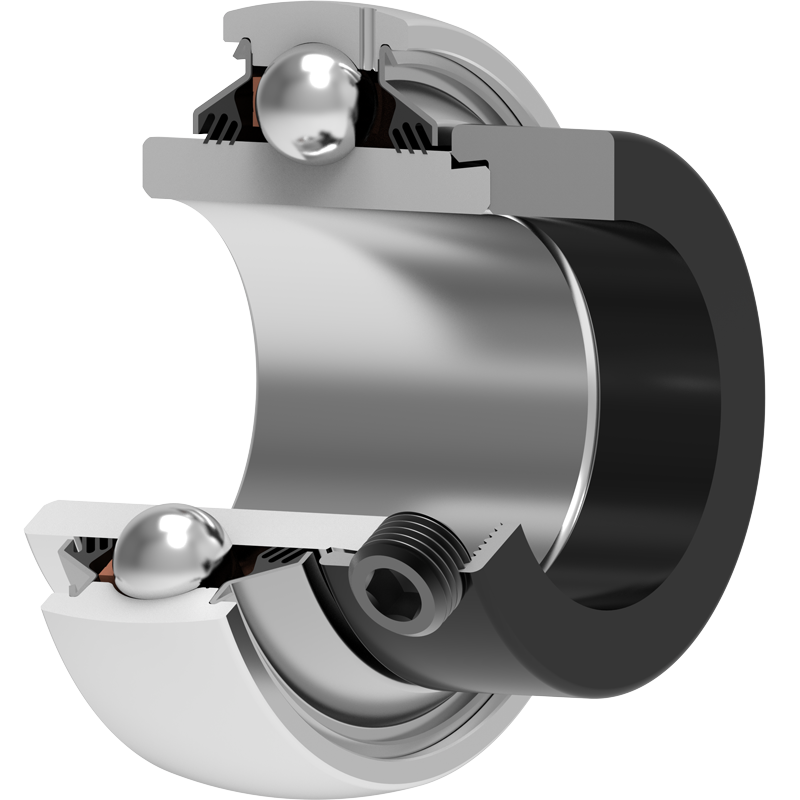

Y-Lager mit Exzenter-Klemmring
Applikation:

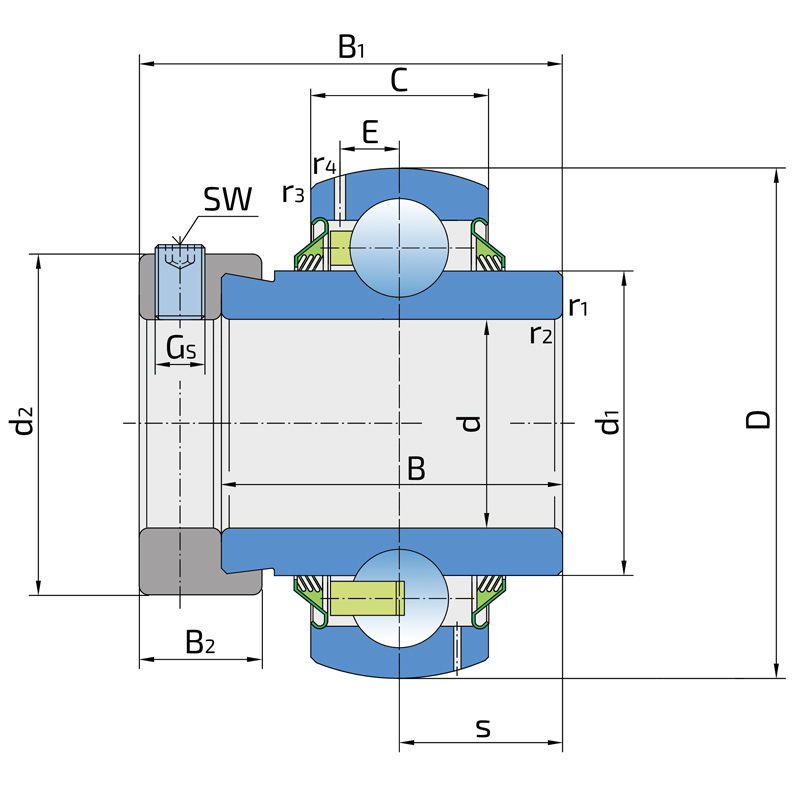

| d | Bohrungsdurchmesser | 35 | mm |
| D | Außendurmesser | 72 | mm |
| B | Breite Innenring | 51.1 | mm |
| C | Breite Außenring | 19 | mm |
| s | Abstand von der Innenringseite zur Laufbahnmitte | 18.8 | mm |
| d1 | Außendurchmesser Innenring | 46.1 | mm |
| E | Abstand Laufbahnmitte bis Schmierbohrung | 5.6 | mm |
| Gs | Stell- / Sicherungsschraube | M10x1 | mm |
| sw | Sechskantschlüsselgröße für Stellschraube | 5 | mm |
| r1,2 | Fasenmaß des Innenrings | 1 | mm |
| r3,4 | Fasenmaß des Außenrings | 1 | mm |
| B1 | Breiter Innenring mit Sicherungsbund | 37.6 | mm |
| d2 | Außendurchmesser Innenring | 51.2 | mm |
| B2 | Breite Sicherungsring | 17.5 | mm |
| Cdyn | Dynamische Tragzahl | 25.5 | kN |
| Co | Statische Tragzahl | 15.3 | kN |
| Pu | Dauerbelastungsgrenze | 0.66 | kN |
| kg | Gewicht | 0.57 | kg |
